Modbus TCP规格

支持的客户端数量

支持的 Modbus 功能代码

1：读取线圈状态

2：读取输入状态

3：读取保持寄存器

4：读取输入寄存器

5：强制 (写入) 单个线圈

6：预设 (写入) 单个保持寄存器

15：强制 (写入) 多个线圈

16：预设 (写入) 多个保持寄存器

22：屏蔽写入保持寄存器 (仅从站)

23：读取/写入保持寄存器 (仅从站)

支持的客户端数量

标准型

10

支持的服务器数量

标准型

10

命令列表

每个客户端最大多达 32 条完全可配置的命令

状态数据

为每条命令单独报告错误代码

命令列表轮询

可单独启用或禁用每条命令；数据更改时仅允许写入

IEC-60870-5-103 串口规约

主站规约

主站数量

可选2个端口作为主站

端口配置

每个主站都可以发起最多16个会话，每个会话包含3个独立数据区，对应不同的一般链路用户数据地址

支持主站指令类型

o 时间同步指令
o 总查询(总召唤)的启动指令
o 一般命令

o 通用分类读写指令

可配置通信参数

波特率：最大 19.2 kbps

奇偶校验：无，奇数，偶数

数据大小： 5或者8 位

停止位：1 或 2

RTS 开/关时长：0 至 65535 ms

可配置协议参数

波特率
奇偶校验
RTS 启停
最小延时
接受暂停
数据链接地址
一般链路用户数据地址

硬件规格

电源

标称值 24 VDC

直流电源允许范围  10~36VDC

电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。

电流负载

功耗：3W,  标称值 24 VDC @ 125mA

工作温度

-35°C 至 75°C

存储温度

-40°C 至 80°C

相对湿度

5% 至 95% RH，无冷凝

抗冲击性

IEC 60068-2-27；15G @ 11ms，

3 轴 (工作时)

IEC 60068-2-27；30G @ 18ms，

3 轴 (不工作时)

抗振性

IEC 60068-2-6；5G @ 10Hz 至 150Hz

尺寸

2.13x4.18x5.72 inch

(H x W x D)

54.2(Width) x 106.1(Depth) x 145.4(Height) mm

质量

600g

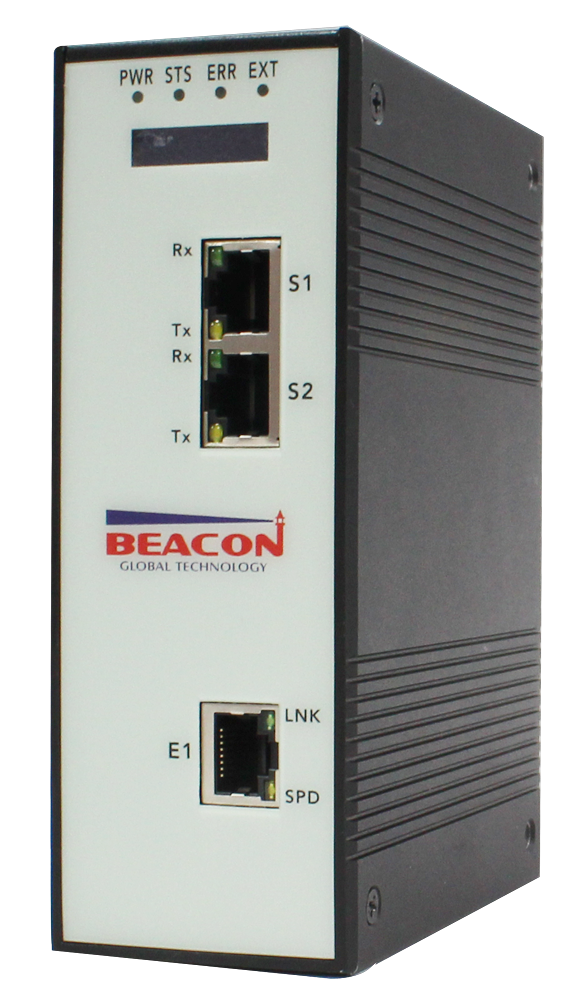

LED 指示灯

PWR 供电指示，绿色

EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色

STS  状态提示 或 模块状态（MS）指示

（仅EtherNet/IP ), 红绿双色

ERR 错误或故障提示, 红色

OLED显示信息

128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息

以太网端口

10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定

以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟

串行端口

注：串行通信端口的数目取决于网关类型以及协议组合。

串行端口隔离

2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。

串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径

每台设备均配备

根据不同型号端口数量：RJ45-DB9M 串行适配器电缆 (串行协议)、DB9M-接线端子排电缆，60cm长度CAT6六类双屏蔽以太网

相关认证

 CE, FCC, RoHS
