1 背景简介：

BEACON GLOBAL曾经参与过多次类似的远程泵站、水源地监控的项目。由于泵站建造时间较早，当时多数采用了按钮开关通过继电器对变频器进行本地控制的方案，之后工作人员会定期的到此处进行巡检。但是这种方式，第一，距离远，巡检浪费人力和时间，第二，发现问题不及时，无法及时解决问题。一般水源地泵站距离主厂区都很远，采用数传电台由于不确定的遮挡而增加了项目实施难度。同时现在很多水源地因为需要进行环控水质监测，所以现场需要重新安装水质监测仪，而水质监测的重要参数指标的信息，也是需要实时监控的，故而采用云平台方案最为合理。

2 难点分析：

现场勘查后,不同泵站的情况有所不同，有的泵站已经完成的升级增加了PLC，使用的品牌为西门子或者施耐德，有的泵站仍然在使用人工按钮开关进行本地控制，而水质监测仪则提供了Modbus RTU的接口，需要通过Modbus远程采集pH值、电导率、溶解氧、COD、氨氮、总磷、总氮、水中油、重金属、浊度，等重要参数。而主厂区已经采用了罗克韦尔自动化的Logix PLC以及factory talk平台。

一般类似的项目，先要对原泵站系统进行升级改造，增加一套控制系统来对本地变频器和仪表数据进行采集和控制，然后通过传统的云路由，将PLC数据接入云平台，控制中心再通过云平台去和现场PLC的通讯。

这种方案首先需要采购PLC的硬件升级泵站系统，成本较高。

其次需要对PLC进行程序开发，实施难度提升。

同时需要考虑控制中心和远程泵站采用的是不同品牌的PLC，彼此之间如何通讯的问题。

最后水质监测仪的参数上传至相关部门之前，需要先经过一些必要的数据处理，这需要可以在设备本地完成

3 具体方案：

经过和BEACON的工程师进行了进一步沟通之后，客户选择了更为经济的一种方式。

首先将所有变频器增加了Modbus通讯卡件，或者采用带有Modbus或者Modbus以太网的网络I/O来和变频器I/O节点连接，这种网络I/O的成本相较PLC而言相对经济。

之后在每一个泵站采用了BEACON GLOBAL的新型BC智能LTE云路由 BC-4GCF-XX。

BC-4GCF-XX具有以下特点：

1）支持4G LTE,3G WCDMA通讯方式，这样只要有手机信号的地方，就可以将数据传输到云端，避免了使用数传电台由于遮挡造成的通讯不稳定。

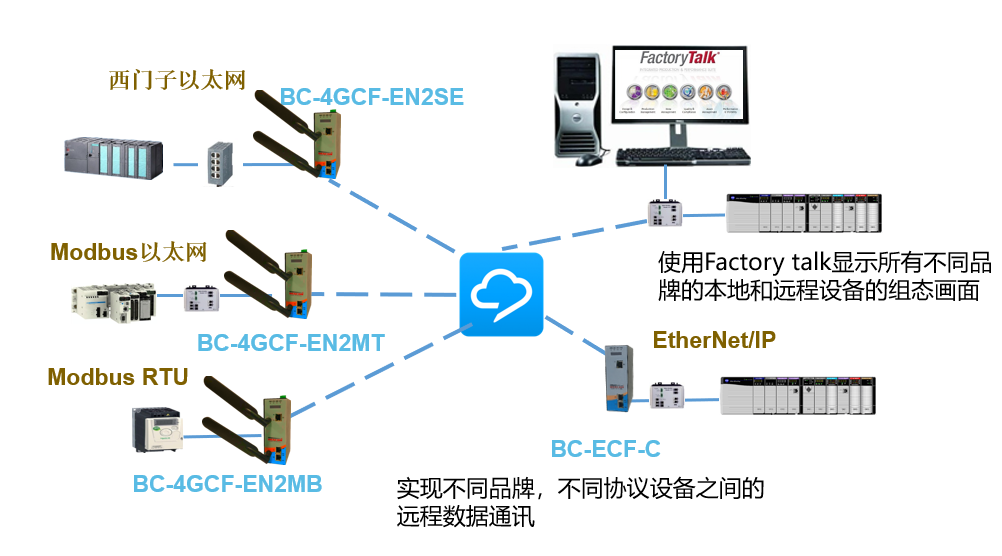

2）内置了多种工业协议包括：Modbus, Modbus 以太网，西门子以太网,EtherNet/IP，DF1等等，并且可以实现不同协议之间的数据转换。这样可以将所有远程泵站的PLC，变频器，以太网I/O的数据统一转换为EtherNet/IP通过云端和主厂区的Logix系统进行数据通讯，同时还可以把数据传输给factory talk平台进行画面监控，用户还可以另外配置罗克韦尔的PointView web sever对采集到的数据进行画面的发布。

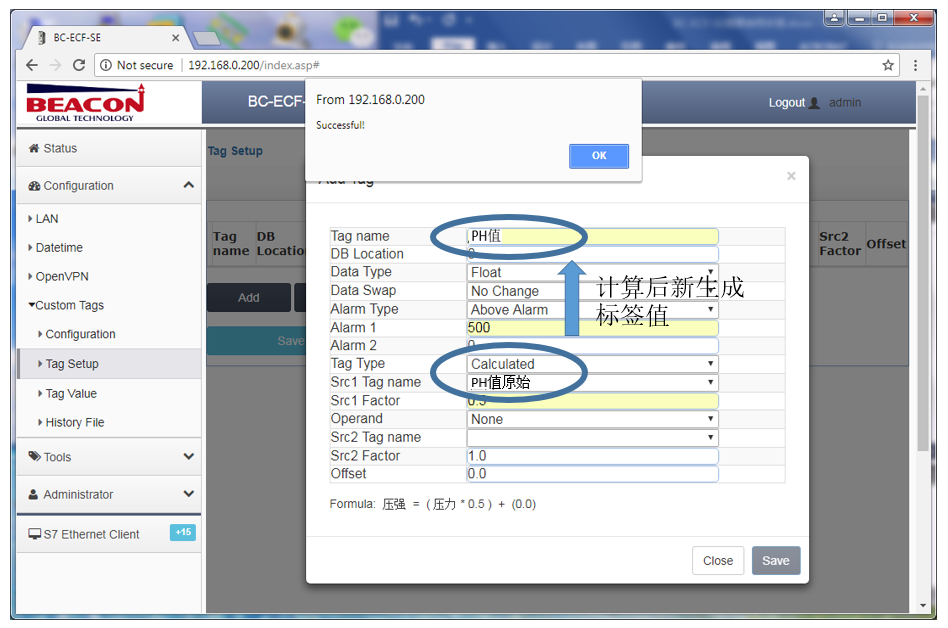

3） BC-4GCF-XX还内置了数学计算功能，某些设备的重要参数，比如水质监测仪就可以先经过处理再进行上传。而且BC-4GCF-XX本身还具有开放性结构，可以使用RESTFUL的方式和相关部门的数据监控服务器进行通信。

4）对于现场某些情况下网络不通的时候，BC-4GCF可以在设备本地进行数据的保存，保存时间可长达数天-数周（需要根据设定的数据采样数量和周期来确定具体时间）。待网络恢复后，BC-4GCF可以自动把数据传输给预先设定好的客户服务器地址。

5）对于一些泵站的关键数据，采用BC-4GCF即使客户工程师没有在控制中心的时候，或者没有采用其他的监控画面发布软件，也可以随时通过手机或者平板电脑，利用浏览器登录BEACON的云平台，查看这些关键数据的实时数值，以及历史趋势图。并且可对这些关键数据设定阀值报警，当达到阀值时BC-4GCF可以通过多种方式提醒客户包括短信，邮件和微信，这样彻底避免用户需要经常去现场进行巡检。

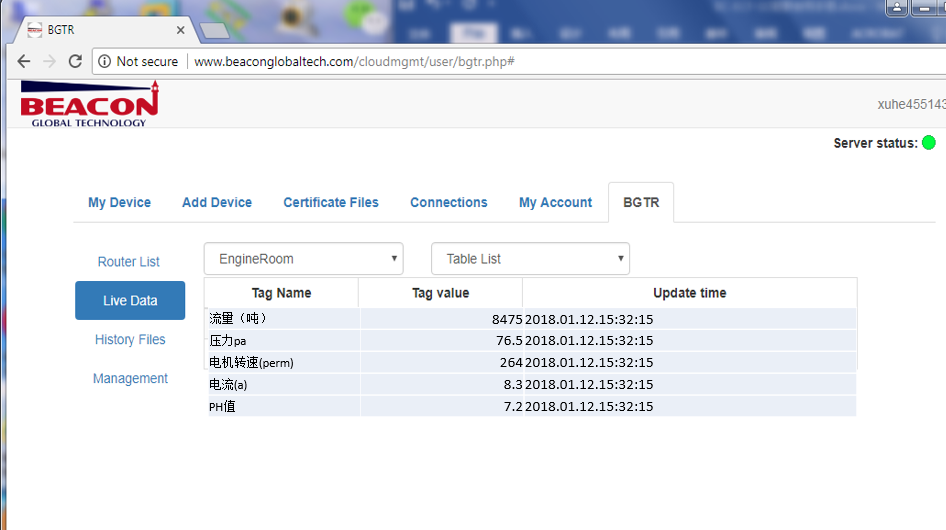

实时值列表显示

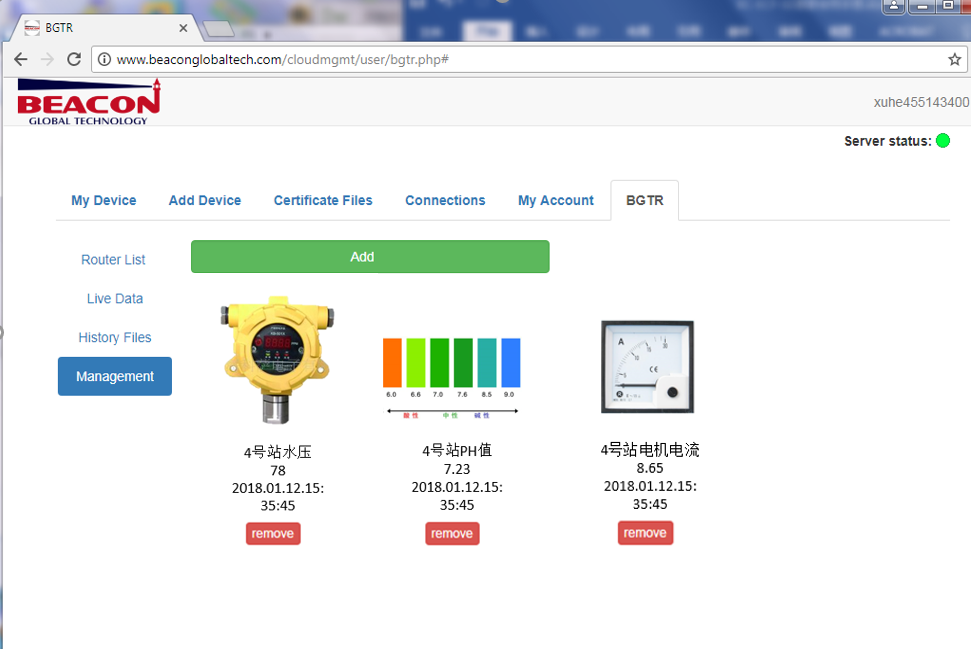

实时值图形显示

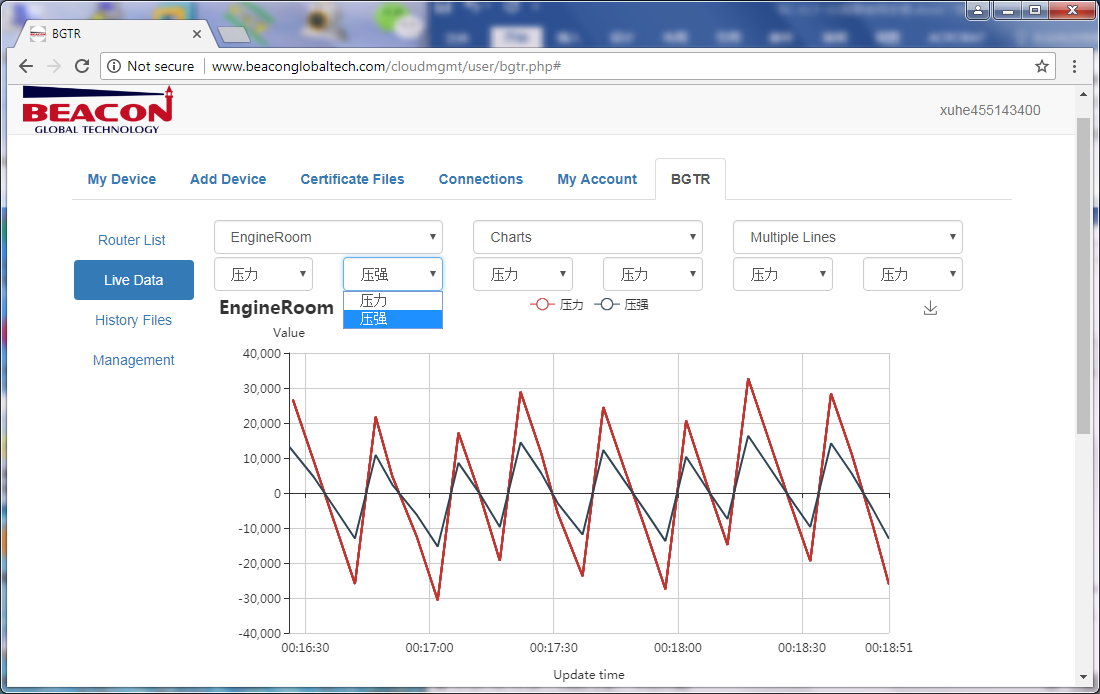

历史值图形显示

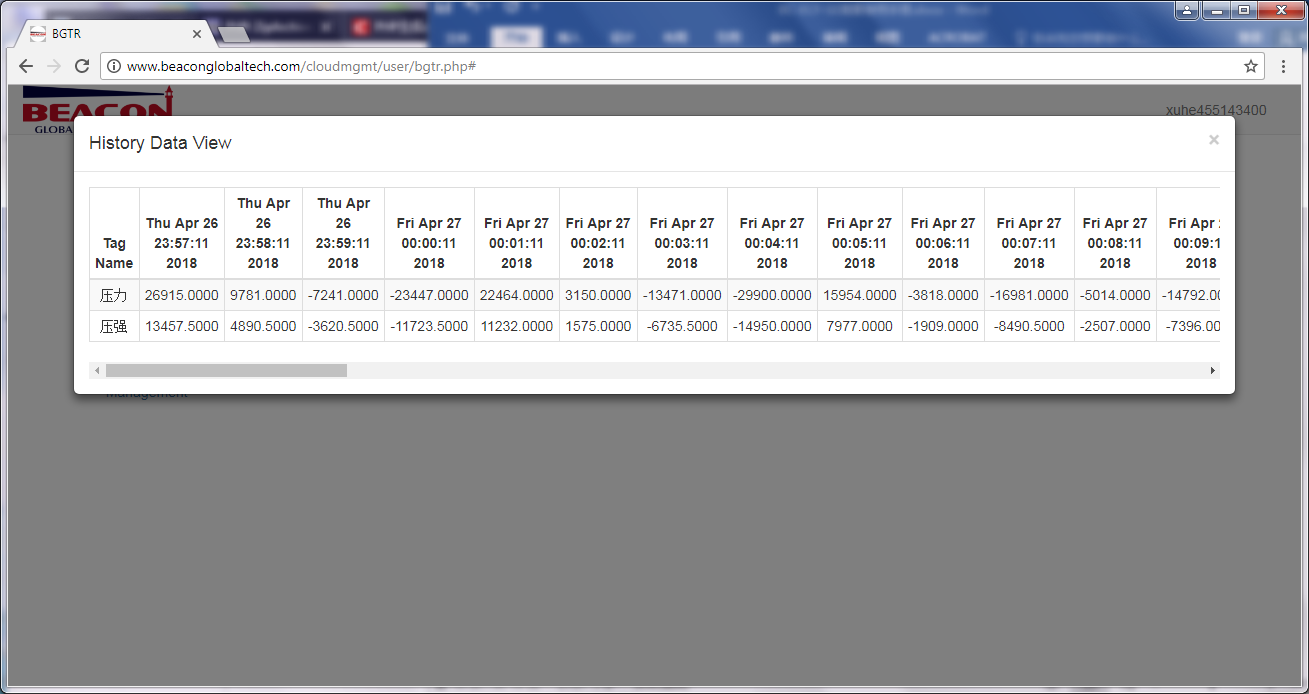

历史值报表显示

4 总结：

凭借BC智能云路由的这些特点，整套系统兼顾了经济性和稳定性两个优势，配合上视频监控设备后，在某些应用较为简单的无人值守泵站是很好的选择。注：采用视频采集需要消耗流量较多。

同时，对于关键参数的阀值监控功能，可以在出现问题时及时的通知相关人员，使得工作人员不用再定期的来回奔波，减少了人力物力的浪费。
