项目背景

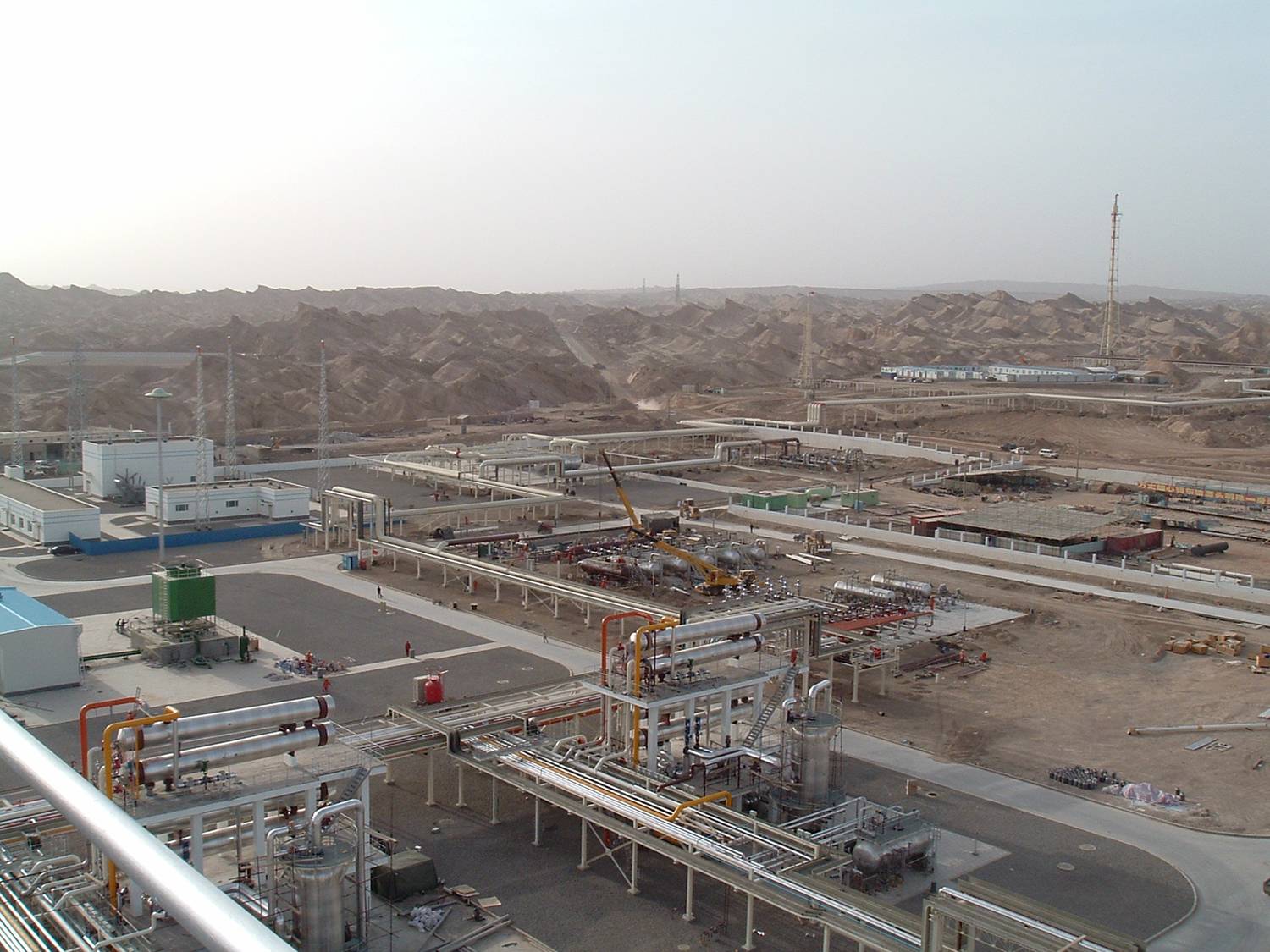

某管道SCADA系统由10个站控系统，16个RTU终端，1个调度控制中心组成，10套站控系统控制器全部采用罗克韦尔自动化ControlLogix安全冗余控制系统。

场站检测参数除了标准信号外，存在诸如质量流量计算机，超声波流量计算机，高/低压智能电气仪表等第三方智能设备。这些设备配置RS485.422或RS232端口，支持Modbus协议，而罗克韦尔PLC是通过Beacon Global Technology提供的数据接口采集Modbus串口网络数据。

设备介绍

在现场由于Modbus串行网络设备的大量使用，所以需要采集的各种设备、仪表的数据量较大，这就要求网关具有足够的数据交换区。而且由于数据点分散，所以也对于网关Modbus命令的数量提出了挑战。集成商对比了多家网关产品，最后选用Beacon Global Technology的新型 EtherNet/IP®-Modbus串行通讯网关BT-EN-MB系列，该产品支持在EtherNet/IP和Modbus串行网络中的设备之间的双向数据交换，其中EtherNet/ IP驱动程序可以支持全部使用Class 1的I/O连接，最大支持20个 连接以及10,000个字的数据交换区。

工程师根据不同站点现场设备的多少，可以经济合理的选用网关产品，可选择1、2、4个Modbus RTU串行通信端口，每个端口可以根据要求配置成Modbus主站或者从站。

管道完成调试后，现场仪表和设备数据都可以实时的采集到控制系统中，运行稳定。
