BT-EN-104C网关在能源管理项目中的应用

 1 、背景情况：

IEC60870-5-104，是为适应电力系统，包括能源管理系统（EMS）、数据采集（SCADA）系统、配电自动化系统以及其他公用事业，安全监控而制定的传输规约。IEC104规约将IEC101的应用层与TCP/IP提供的网络传输功能相结合，又包装了APCI传输接口，规定了冲突检测和错误重传机制，确保规约的标准化和通信的可靠性。

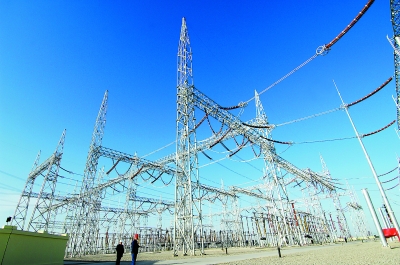

大型的工业生产企业，能源管理系统中需要对工业设施整体能耗状况进行实时监测和细致化管理，其中就包括对于变电站信息的采集和管理。而国内早期，在IEC61850还未成熟之前，变电站、配电网自动化系统的站内局域网的通信普遍采用IEC101/104协议。



2 、技术要求：

在该能源管理系统中客户的主控制系统和上位软件均采用了1756 PAC以及Factory Talk软件，客户需要可以将变电站中一部分现场RTU或者IED仪表的数据采集到PAC或者上位机当中去。

常规的方法一般是由一台上位机采用专用的IEC104监控软件系统去采集现场仪表数据，之后再利用其他软件将数据编译成PLC/PAC可识别的标签传输给控制系统。整套流程相对比较复杂，特别是远动系统的报文和PLC以太网的报文之间相互转化这部分，需要比较专业的知识，开发需要的时间较长，而且软件的成本也不低。



3.具体方案  ：

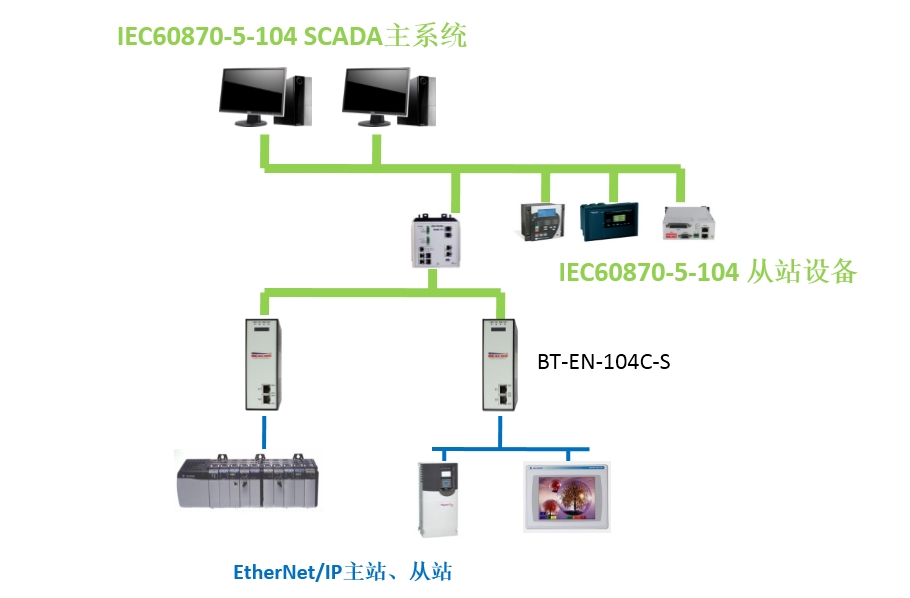

BEACON GLOBAL TECHNOLOGY的BT-EN-104C网关在一定程度上解决了这个问题。

首先IEC104的驱动已经在网关内固化好了，系统集成商只需要根据不同仪表需要采集的数据配置遥信和遥控的指令即可。并且可以支持多个客户端主站，以及较大的内部数据区。

其次，在和1756系统通讯的这一侧，无需配置额外的指令，只需要建立好EtherNet/IP的I/O链接传输地址就可以了，比使用上位机软件来后期开发简单了不少。

同时BT-EN-104C网关还可以支持RSview的OPC方式采集数据，可以将变电站的数据方便的发送到上位系统当中去。这样只采用了一个网关就可以解决了PAC和上位系统均需要数据的问题。

另外，BEACON的其他型号网关还可以支持利用EtherNet/IP作为主站采集PowerMonitor或者PowerFlex的数据再和变电站的主控系统进行通讯。



4、总结：

     采用了BEACON网关，快速稳定的完成了变电站IED/RTU和控制系统、上位系统之间的数据交换，降低了系统集成商的开发难度，加快了项目执行进程。同时对比基于WINDOWS平台开发的上位数据采集软件，网关的运行任务单一，工作也更加可靠稳定。
