BT-EN-MTMB2-S在油气行业的应用案例

1  背景简介

在石油天然气控制系统中Modbus RTU和Modbus TCP应用非常广泛，包括DCS/RTU，火气检测系统，流量计算机，压缩机控制系统，各种现场仪表等等，普遍采用了Modbus以太网和串行通讯协议。

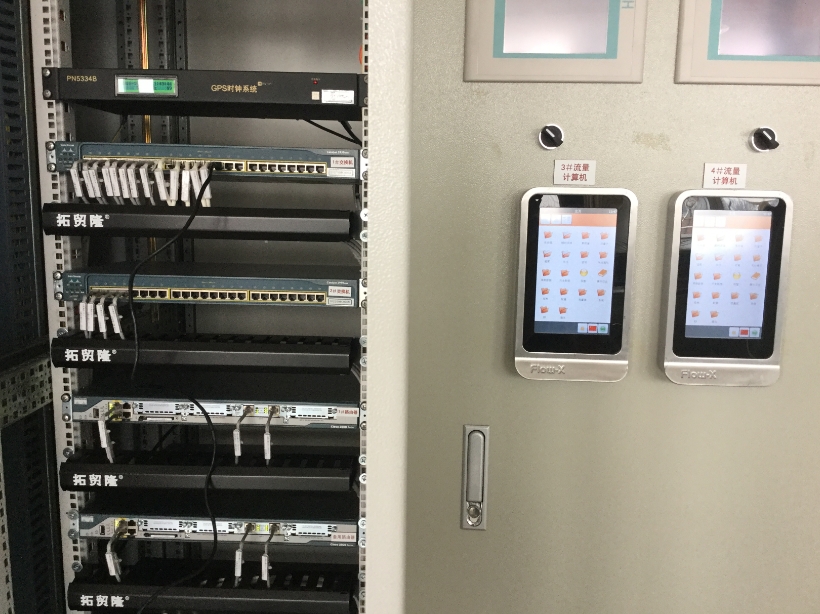

在西北某天然气改造项目当中，客户采用了罗克韦尔自动化的1756 PLC作为其站控系统，需要同时和流量计算机，火气检测系统，以及上游的主控DCS系统进行数据交换。



   2 难点分析：

该项目中流量计算机和主控DCS采用了Modbus TCP通讯方式，而火气检测系统则留有了Modbus RTU接口，同时要求实现通道冗余。用户初期考虑使用PLC背板通讯模块方案，但是同时具有Modbus RTU和Modbus TCP通讯模块可以和1756通讯的I/O映射区较小，不能满足客户该项目中的应用需求。而用户如果采用另外一种PLC背板通讯模块，则需要采购两种不同的模块，成本增加太多。

同时用户在选择产品时，还要考虑其他一些相关技术参数。

1）  产品最好可以同时支持Modbus RTU和Modbus TCP两种协议。

2）  Modbus TCP需要可以同时作为主/从站连接流量计算机和DCS

3）  Modbus RTU需要有两路以便实现通道冗余备份

4）  模块通讯的数据区大小要合适，否则无法实现一个模块同时连接各种设备。



 3 方案建议：

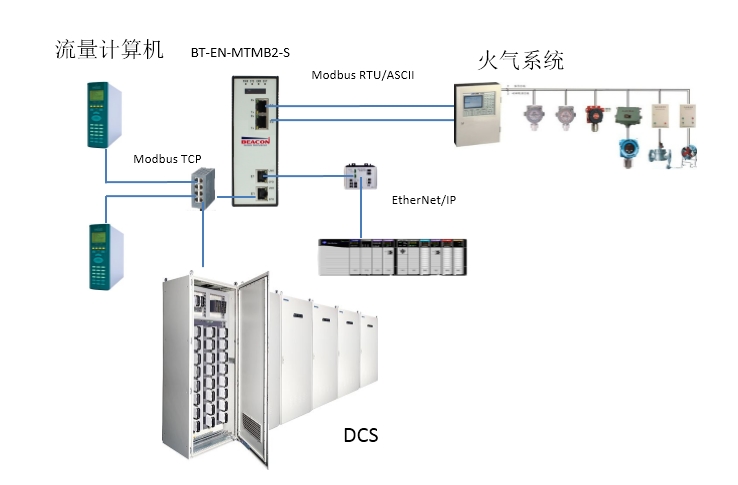

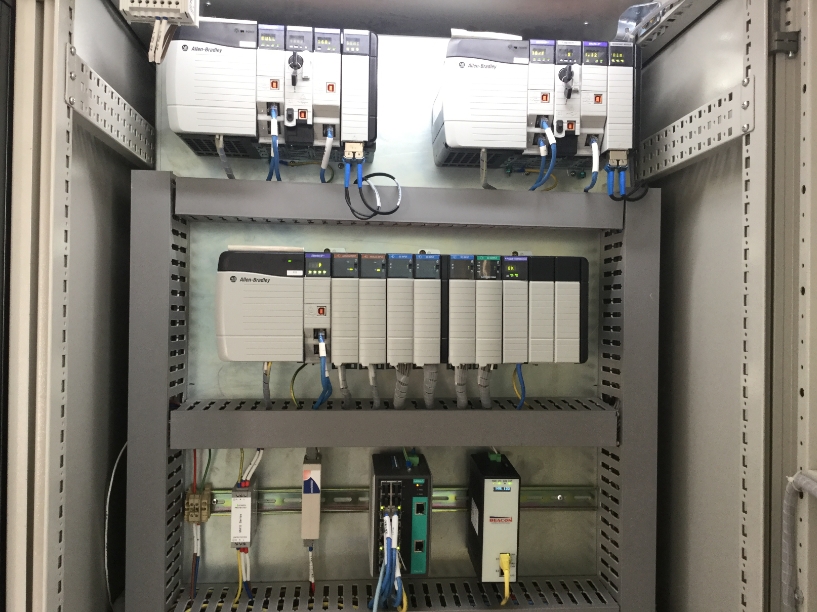

经过多次的考证，系统集成商最后采纳了BEACON提供的通讯模块方案BT-EN-MTMB2。该模块可以同时支持EtherNet/IP和1756 PLC通讯,支持Modbus TCP和流量计算机和DCS通讯，支持2路Modbus RTU和火气系统通讯。

通讯数据区可以达到20000个字节，全部为I/O映射区，满足了客户对于多种设备大量数据交换的要求。

而2路Modbus RTU接口，通过和PLC配合编程使用，可以实现串行通讯链路的备份。

 而Modbus TCP也可以同时支持作为多个主站和从站使用。

另外，模块配置也相对简单方便，直接采用浏览器进行配置，无需安装专门配置的软件，这样也便于日后对项目的维护。





总结：

BT-EN-MTMB2一个模块就可以解决所多个系统数据通讯的问题，为用户节约了成本，加快了项目集成进度，减少了故障点。

由于整个项目实施非常顺利，系统集成商在后续项目中又多次采用了BEACON其他的同类产品，包括单独的Modbus，Modbus TCP和PROFINET网关。

更多产品信息，可以访问BEACON GLOBAL TECHNOLOGY官网进行查询：www.beaconglobaltech.com
