1  项目背景

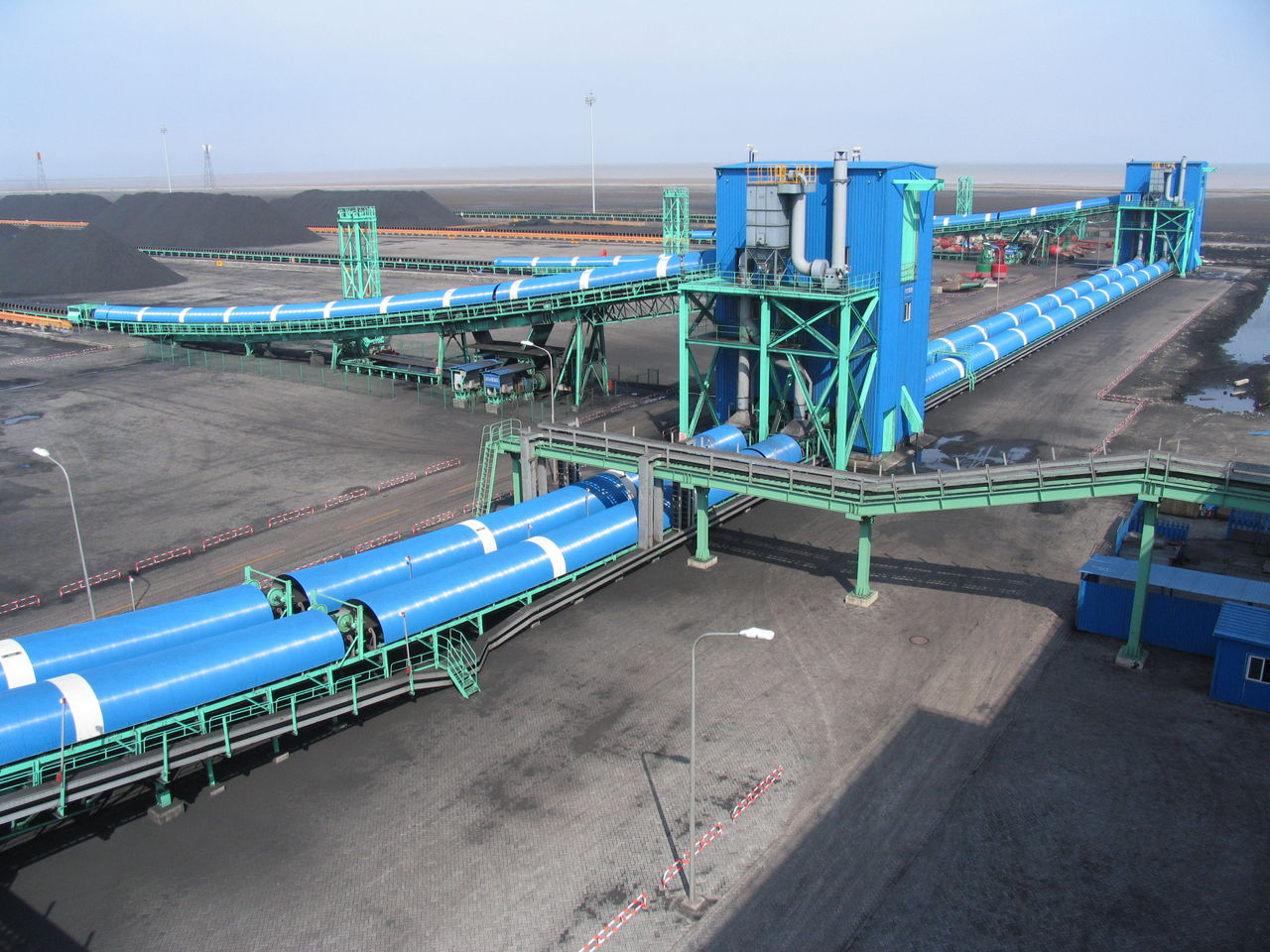

某煤矿山新建年产700万吨的动力煤选煤厂，选煤厂外围皮带较多，每条皮带均配置跑偏、打滑、拉绳、堵溜槽、烟温等多种保护装置，假如按照传统的控制方式，每个信号都需要一芯控制电缆及一个I/O点，因此每条皮带都需要大量的电缆及大量的I/O模块，这对施工及调试都是一个非常大的工作量，所以本次项目中采用了将皮带保护通过MODBUS网络接入PLC，采用这种通讯方式多条皮带仅需要一跟两芯的屏蔽电缆就可以完成各种功能了，这样不仅节省了大量的电缆及I/O模块和施工成本，同时调试及维护更加简单。

现场 跑偏、打滑、拉绳、堵溜槽、烟温的点进入到G3496模块里，该模块集成DI输入DO输出和MODBUS RTU从站功能，再通过Beacon Global Technology的BT-EN-MB网关作为MODBUS RTU主站连接多个G3496模块再传输到AB的EtherNet/IP网络里，生成标签来监控皮带的各种状态。本项目在皮带保护系统上应用效果表明，皮带保护应用MODBUS网络连接稳定可靠，这种组网方式结构简单，应用方便，减少了现场大量的控制电缆及I/O模块，减少了施工成本和施工时间。BT-EN-MB网关数据交换区最大可达10000个字，串行端口可选择不同数量最多可达4个端口，这样可以同一个网关同时连接多个G3496模块，大大减少了用户采购网关的成本。

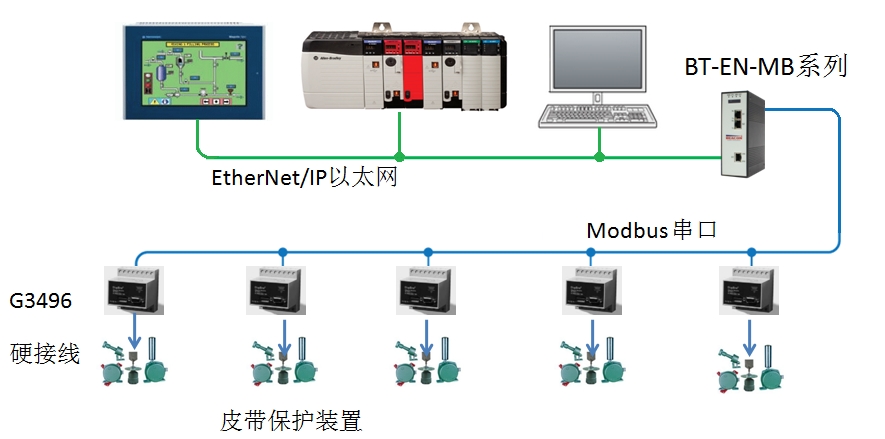

     2  硬件网络图
