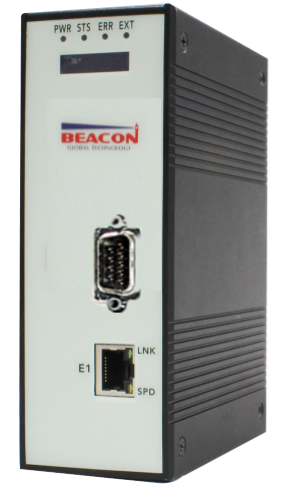

Beacon Global Technology的新型 EtherNet/IP®- Profibus-DP从站通讯网关模块BT-EN-DS-S，支持在EtherNet/IP和Profibus-DP网络中的设备之间的双向数据交换，最大5000个字数据交换区。

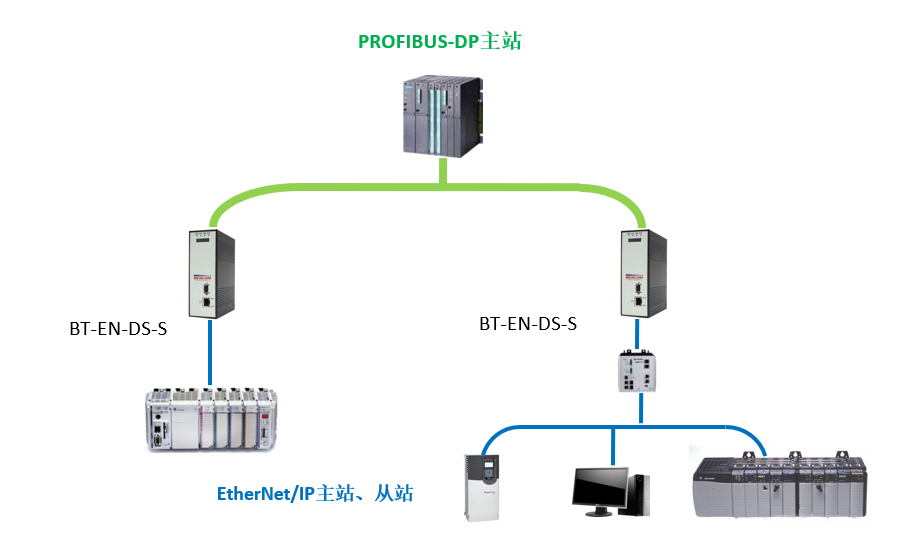

网关提供一个EtherNet/IP以太网端口以及一个Profibus-DP端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等）以及Profibus-DP主站进行通信。
其中EtherNet/IP驱动程序全部使用Class1的I/O连接，最大支持10个I/O连接。EtherNet/IP最多同时可以支持作为15个客户端和15个服务器，
每个EtherNet/IP客户端最大支持128条指令，Profibus-DP端口可以配置成为从站，Profibus-DP支持V0/V1。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-EN-DS-S网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区:最大可支持5000个字的数据交换区，保证现场所有设备信息可以被采集
更强大的以太网接口：EtherNet/IP最多可以同时作为最多15个服务器（从站）和15个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关
Profibus-DP通讯接口：提供一个标准的Profibus-DP接口，可以配置成为从站，通过GSD文件导入主站。
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
以太网接口 |
以太网从站 |
以太网主站 |
主站/从站 |
每个以太网主站指令数 |
DP串口数 |
串口 |
每个DP从站支持读写字节 |
SD卡 |
|
BT-EN-DS-S |
5000个字 |
1 |
15 |
15 |
同时 |
128 |
1个 |
从站 |
244/244 |
支持 |
|
Profibus-DP从站规约 |
|
|
内部数据区 |
输入输出共256个字节 |
|
单独输入最大：244字节 |
|
|
单独输出最大：244字节 |
|
|
工作模式 |
支持Profibus-DP V0版本主站 支持冻结模式 支持同步模式 支持通讯速度自动匹配配置 |
|
GSD文件 |
可通过随机光盘或者U盘获取，可登陆官网产品页面下载 |
|
可配置通信参数 |
波特率：9.6 kbit/s - 12 Mbit/s |
|
节点地址：0-125 |
|
|
支持高低位字节交换 |
|
|
PROFIBUS链接丢失状态查询 |
|
|
通讯失败暂停时间参数 |
|
|
端口类型 |
一个标准Profibus-DP DB-9F接头 |
|
状态数据 |
为每条指令提供单独错误代码 |
|
EtherNet/IP® 规约 |
|
|
Class 1 服务器I/O连接数目 |
10 |
|
每个 I/O连接大小 |
248/248个字 |
|
RPI时间 |
每个连接2ms -20 ms |
|
Class 3 服务器数目 |
|
|
可支持 |
15 |
|
支持PLC类型 |
PLC2、PLC5、SLC、ControlLogix、CompactLogix |
|
支持消息类型 |
PCCC 和 CIP |
|
Class 3 客户端数目 |
|
|
根据不同型号 可支持 |
15 |
|
支持的CIP服务 |
0x4C - CIP 数据表读取 |
|
0x4D - CIP 数据表写入 |
|
|
命令列表 |
每个客户端支持128条命令，每条均可针对命令类型、IP地址、寄存器寻址和字/位计数进行配置，或者根据EIP参数代码进行配置 |
|
指令集 |
Class 3 显性报文读指令 |
|
Class 3 显性报文写指令 |
|
|
根据客户自定义服务指令 |
|
|
PLC-2/PLC-3/PLC5 基本指令集 |
|
|
PLC5 二进制指令集 |
|
|
PLC5 ASCII 指令集 |
|
|
SLC500 指令集 |
|
