Beacon Global Technology的新型C Program系列通讯网关模块，在模块系统中提供开发环境，允许用户使用C/C++开发和部署非标准算法的应用，也可以为专门的以太网和串口终端设备开发驱动。同时该模块预先内嵌一种现场工业协议，允许这款Linux程序编辑模块通过内部的API完成与预先内嵌好的工业协议之间的通讯。通过自带的开发工具和样例应用，用户可以作为一个开发者来决定模块的功能，最大支持10000个字数据交换区（根据不同协议规约会有调整）。
网关可以提供以太网端口，可以选择的预先内嵌驱动包括：EtherNet/IP，Modbus TCP，西门子S7以太网， DNP以太网， IEC 60870-104以太网等等。网关同时可以选择的预先内嵌多种串行接口方案，可以支持的驱动包括Modbus RTU/ASCII，Generic ASCII， DF1， IEC 60870-101/103， DNP 3.0等等。
网关可以直接通过网页进行配置和诊断，同时液晶显示屏可以提供基本的状态信息。

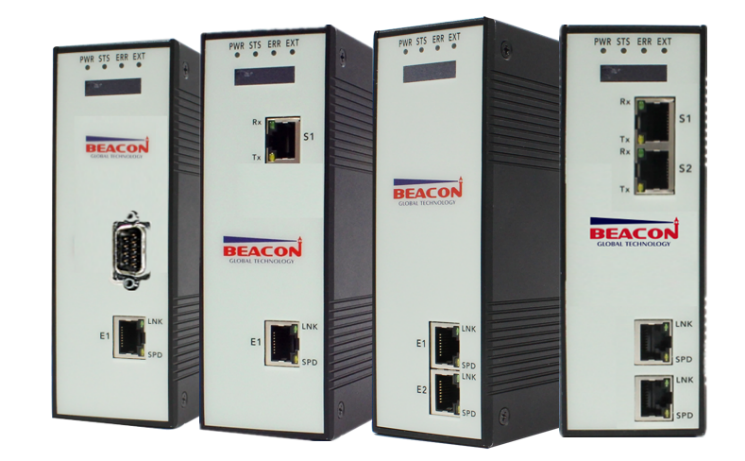

网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）

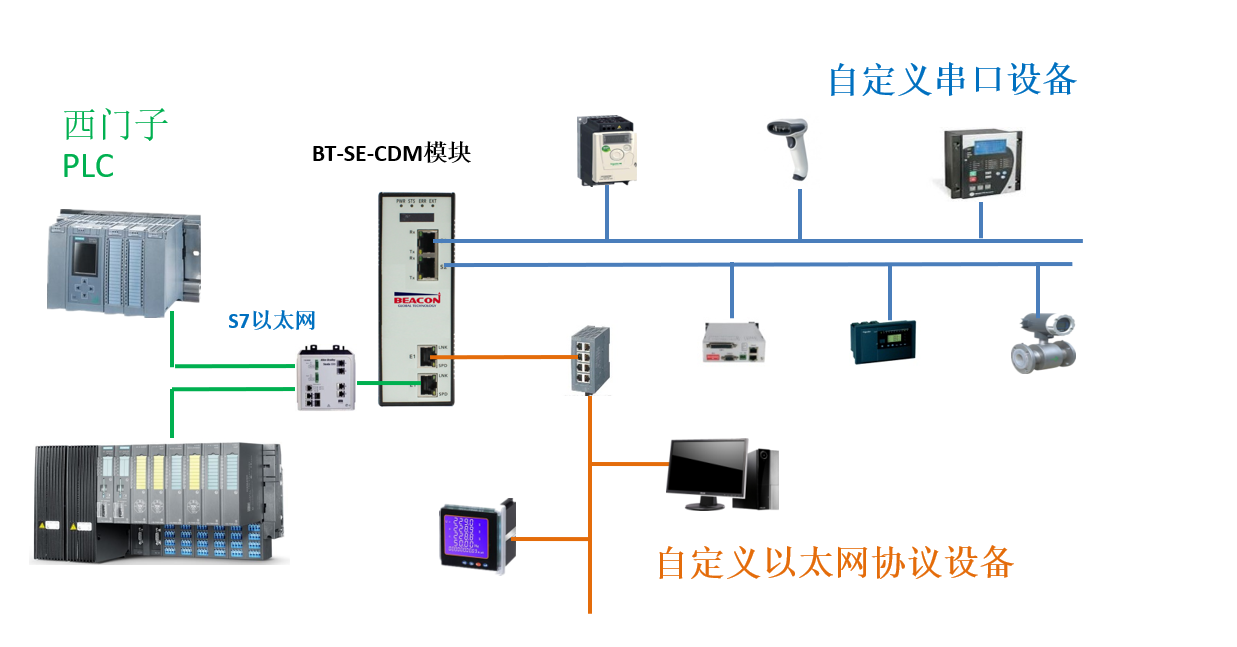

◆BT-SE-CDM模块内置西门子S7工业以太网 协议，同时支持作为多个西门子S7工业以太网主站，可以和各类西门子进行PLC通讯，每个西门子S7工业以太网客户端最大支持32条指令，指令总数最多可达480条。
◆是一款为非标准算法的应用设计的模块
◆两个独立的以太网口和两个独立隔离的串口（支持RS232/422/485）
◆滚动LED显示屏，显示模块基本状态的信息
◆集成内嵌的工业协议API功能
◆独立的开发工具提供了Linux虚拟机和开发环境
◆虚拟机包含工具链和库文件
◆虚拟机包含主流的Eclipse IDE
|
BT系列网关选型列表 |
模块名称 |
数据区 |
以太网接口 |
自定义以太网接口 |
串行接口数量 |
自定义串行接口接口 |
DP接口 |
|
EtherNet/IP |
BT-EN-CDM-S |
10000个字 |
2 |
1 |
2 |
2 |
0 |
|
Modbus TCP |
BT-MT-CDM-S |
10000个字 |
2 |
1 |
2 |
2 |
0 |
|
Siemens S7以太网 |
BT-SE-CDM-S |
10000个字 |
2 |
1 |
2 |
2 |
0 |
|
Modbus串口 |
BT-MB-CDM-S |
10000个字 |
2 |
2 |
2 |
1 |
0 |
|
ASCII 码串口 |
BT-AC-CDM-S |
10000个字 |
2 |
2 |
2 |
1 |
0 |
|
ASC II 以太网 |
BT-AE-CDM-S |
10000个字 |
2 |
1 |
0 |
0 |
0 |
|
DF1 |
BT-DF-CDM-S |
10000个字 |
2 |
2 |
2 |
1 |
0 |
|
Profibus-DP slave |
BT-DS-CDM-S |
244个字 |
2 |
2 |
2 |
2 |
1 |
|
IEC 60870-101 |
BT-101-CDM-S |
10000个字 |
2 |
2 |
2 |
1 |
0 |
|
IEC 60870-103 |
BT-103-CDM-S |
10000个字 |
2 |
2 |
2 |
1 |
0 |
|
IEC 60870-104 |
BT-104C-CDM-S |
10000个字 |
2 |
1 |
2 |
2 |
0 |
|
IEC 60870-104 |
BT-104S-CDM-S |
10000个字 |
2 |
1 |
2 |
2 |
0 |
|
DNP 3.0 |
BT-DNPS-CDM-S |
10000个字 |
2 |
2 |
2 |
1 |
0 |
|
DNP 以太网 |
BT-DNPE-CDM-S |
10000个字 |
2 |
1 |
2 |
2 |
0 |
|
西门子S7/S5工业以太网规格 |
|
|
支持 PLC 数据交换 (读写) |
Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200、Siemens S7-1500 |
|
支持的寄存器类型 |
DB、输入、输出、标记、计数器、定时器 |
|
支持的客户端数量 |
15 |
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
