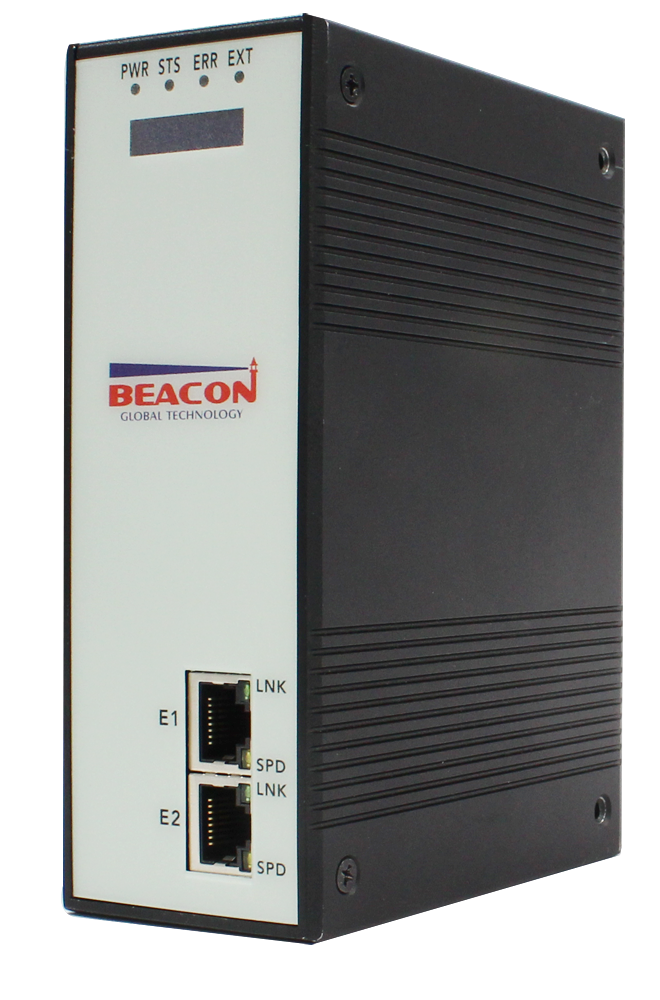

Beacon Global Technology的新型Modbus TCP-西门子S7工业以太网通讯网关模块BT-MT-SE，支持在Modbus TCP和西门子S7工业以太网网络中的设备之间的双向数据交换，最大20,000个字节数据交换区。

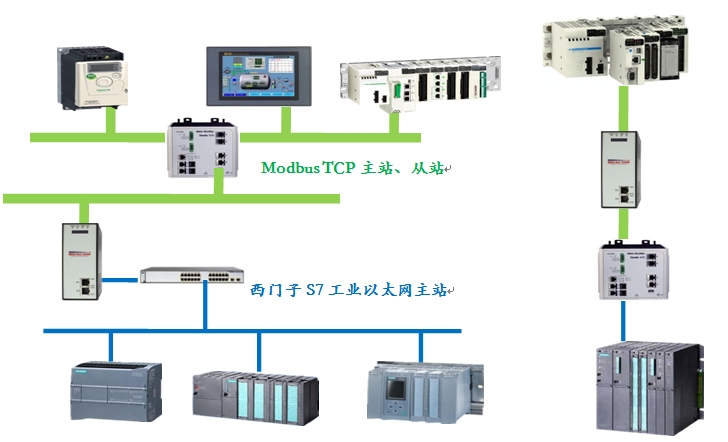

网关提供一个Modbus TCP以太网端口以及一个西门子S7工业以太网端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等）进行通信，两种以太网可以选择设置在同一个网段或者不同网段。
Modbus TCP和西门子S7工业以太网两端都同时可以支持最多作为15个客户端（Modbus TCP还可以支持作为15个服务器），每个Modbus TCP和西门子S7工业以太网客户端最大支持32条指令，两种以太网协议的指令总数各自最多可达480条。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-MT-SE网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）。
支持3年的质量保证。
更充足的数据交换区：最大可支持20,000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的以太网接口：Modbus TCP可以同时作为最多15个服务器（从站）和15个客户端（主站）来使用，S5/S7工业以太网可以作为15个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段或者不同网段下
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
以太网接口数量 |
Modbus TCP以太网从站数量 |
Modbus TCP以太网主站数量 |
Modbus TCP主站/从站 |
每个ModbusTCP主站指令数 |
S7以太网主站数量 |
S7以太网主站/从站 |
每个S7以太网主站指令数 |
|
BT-MT-SE-B |
4,000字节 |
2 |
5 |
5 |
同时 |
32 |
5 |
只做主站 |
32 |
|
BT-MT-SE-P |
20,000字节 |
2 |
15 |
15 |
同时 |
32 |
15 |
只做主站 |
32 |
Modbus TCP/IP 规格
支持的 Modbus 功能代码
1：读取线圈状态
2：读取输入状态
3：读取保持寄存器
4：读取输入寄存器
5：强制 (写入) 单个线圈
6：预设 (写入) 单个保持寄存器
15：强制 (写入) 多个线圈
16：预设 (写入) 多个保持寄存器
22：屏蔽写入保持寄存器 (仅从站)
23：读取/写入保持寄存器 (仅从站)
支持的客户端数量
领先型
15
基础型
5
支持的服务器数量
领先型
15
基础型
5
命令列表
每个客户端最大多达 32 条完全可配置的命令
状态数据
为每条命令单独报告错误代码
命令列表轮询
可单独启用或禁用每条命令；数据更改时仅允许写入
西门子S7/S5工业以太网规格
规格
描述
支持 PLC 数据交换 (读写)
Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200
支持的寄存器类型
DB、输入、输出、标记、计数器、定时器
支持的客户端数量
领先型
15
基础型
5
命令列表
每个客户端最大多达 32 条完全可配置的命令
硬件规格
描述
电源
标称值 24 VDC
直流电源允许范围 10~36VDC
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。
电源负载
功耗：3W, 标称值 24
VDC @ 125mA
工作温度
-35°C 至 75°C
存储温度
-40°C 至 80°C
相对湿度
5% 至 95% RH，无冷凝
抗冲击性
IEC 60068-2-27；15G @ 11ms，3 轴 (工作时)
IEC 60068-2-27；30G @ 18ms，3 轴 (不工作时)
抗振性
IEC 60068-2-6；5G @ 10Hz 至 150Hz
尺寸
2.13x4.18x5.72 inch
54.2(Width) x 106.1(Depth) x 145.4(Height) mm
质量
600g
LED 指示灯
PWR 供电指示，绿色
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP
), 红绿双色
STS 状态提示 或 模块状态（MS）指示
（仅EtherNet/IP ), 红绿双色
ERR 错误或故障提示, 红色
OLED显示信息
128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息
以太网端口
10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定
以太网广播风暴弹性 = 不超过 5000
[ARP] 帧/秒，持续时间不超过 5 分钟
串行端口
注：串行通信端口的数目取决于网关类型以及协议组合。
串行端口隔离
2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。
串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径
每台设备均配备
60cm长度CAT6六类双屏蔽以太网
相关认证
CE, FCC, RoHS
