Beacon Global Technology的新型 Modbus TCP-PROFINET（RT）通讯网关模块BT-MT-PNA，支持在Modbus TCP和PROFINET网络中的设备之间的双向数据交换，网关数据交换区最大为3000个字节。

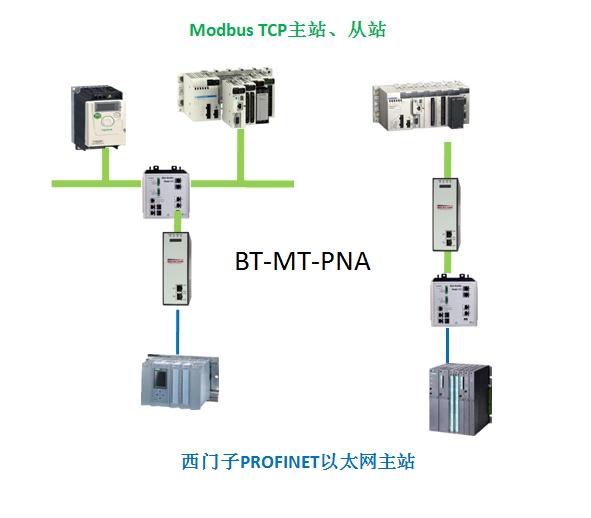

网关提供一个Modbus TCP以太网端口以及一个PROFINET（RT）以太网端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等）进行通信，两种以太网可以选择设置在同一个网段或者不同网段。
Modbus TCP一侧可以支持同时最多作为10个客户端（主站）以及作为10个服务器（从站），PROFINET支持作为服务器（从站），每个Modbus TCP客户端最大支持32条指令，指令总数最多可达320条。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-MT-PNA网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）。
支持3年的质量保证。
更充足的数据交换区：最大可支持3000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的以太网接口：Modbus TCP可以同时作为最多10个服务器（从站）和10个客户端（主站）来使用，PROFINET以太网可以作为服务器（从站）来使用。
更迅捷的数据采集：所PROFINET采用10ms级的RT通讯方式
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
以太网接口数量 |
Modbus TCP从站数量 |
Modbus TCP主站数量 |
Modbus TCP主站/从站 |
每个Modbus TCP主站指令数 |
PROFINET从站数量 |
PROFINET主站/从站 |
RT/IRT |
|
BT-MT-PNA-S |
3000个字节 |
2 |
10 |
10 |
同时 |
32条 |
1 |
只做从站 |
支持RT（10ms） |
|
Modbus TCP规格 |
|
|
支持的客户端数量 |
|
|
支持的 Modbus 功能代码 |
1：读取线圈状态 |
|
2：读取输入状态 |
|
|
3：读取保持寄存器 |
|
|
4：读取输入寄存器 |
|
|
5：强制 (写入) 单个线圈 |
|
|
6：预设 (写入) 单个保持寄存器 |
|
|
|
15：强制 (写入) 多个线圈 |
|
16：预设 (写入) 多个保持寄存器 |
|
|
22：屏蔽写入保持寄存器 (仅从站) |
|
|
23：读取/写入保持寄存器 (仅从站) |
|
|
支持的客户端数量 |
|
|
标准型 |
10 |
|
支持的服务器数量 |
|
|
标准型 |
10 |
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
|
状态数据 |
为每条命令单独报告错误代码 |
|
命令列表轮询 |
可单独启用或禁用每条命令；数据更改时仅允许写入 |
|
PROFINET以太网规格 |
|
|
规格 |
描述 |
|
支持 PROFINET数据类型 |
周期型Real-time (RT)：10ms |
|
非周期型数据 |
|
|
支持数据交换区 |
2880个字节 输入/输出公用 |
|
支持作为服务器数量 |
|
|
标准型 |
1 |
|
驱动类型 |
PROFINET v2/Class A |
|
硬件规格 |
描述 |
|
电源 |
标称值 24 VDC |
|
直流电源允许范围 10~36VDC |
|
|
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。 |
|
|
电流负载 |
功耗：3W, 标称值 24 VDC @ 125mA |
|
工作温度 |
-35°C 至 75°C |
|
存储温度 |
-40°C 至 80°C |
|
相对湿度 |
5% 至 95% RH，无冷凝 |
|
抗冲击性 |
IEC 60068-2-27；15G @ 11ms， |
|
3 轴 (工作时) |
|
|
|
IEC 60068-2-27；30G @ 18ms， |
|
3 轴 (不工作时) |
|
|
抗振性 |
IEC 60068-2-6；5G @ 10Hz 至 150Hz |
|
尺寸 |
2.13x4.18x5.72 inch |
|
(H x W x D) |
54.2(Width) x 106.1(Depth) x 145.4(Height) mm |
|
质量 |
600g |
|
LED 指示灯 |
PWR 供电指示，绿色 |
|
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色 |
|
|
STS 状态提示 或 模块状态（MS）指示 |
|
|
（仅EtherNet/IP ), 红绿双色 |
|
|
ERR 错误或故障提示, 红色 |
|
|
OLED显示信息 |
128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息 |
|
以太网端口 |
10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定 |
|
以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟 |
|
|
串行端口 |
注：串行通信端口的数目取决于网关类型以及协议组合。 |
|
串行端口隔离 |
2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。 |
|
串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。 |
|
|
每台设备均配备 |
60cm长度CAT6六类双屏蔽以太网 |
|
相关认证 |
CE, FCC, RoHS |
