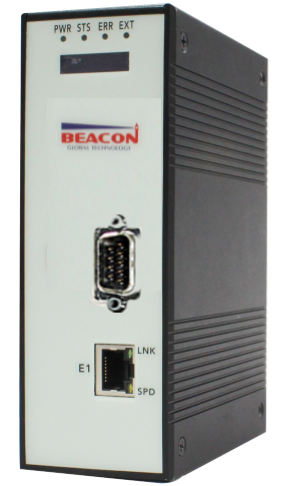

Beacon Global Technology的新型 Modbus TCP- Profibus-DP从站通讯网关模块BT-MT-DS-S，支持在Modbus TCP和Profibus-DP网络中的设备之间的双向数据交换，最大5000个字数据交换区。

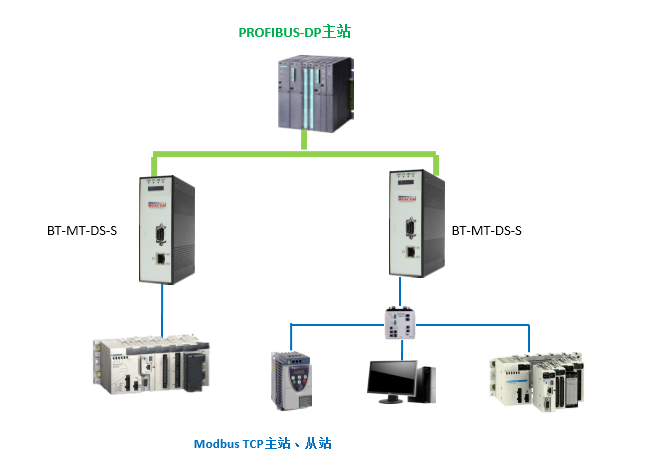

网关提供一个Modbus TCP以太网端口以及一个Profibus-DP端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等）以及Profibus-DP主站进行通信。
其中Modbus TCP最多同时可以支持作为15个客户端和15个服务器，每个Modbus TCP客户端最大支持32条指令，Profibus-DP端口可以配置成为从站。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-MT-DS-S网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区:最大可支持5000个字的数据交换区，保证现场所有设备信息可以被采集
更强大的以太网接口：Modbus TCP最多可以同时作为最多15个服务器（从站）和15个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关
Profibus-DP通讯接口：提供一个标准的Profibus-DP接口，可以配置成为从站，通过GSD文件导入主站。
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
型号
数据交换区
以太网接口
以太网从站
以太网主站
主站/从站
每个以太网主站指令数
DP串口数
串口
每个DP从站支持读写字节
SD卡
BT-MT-DS-S
5000个字
1
15
15
同时
32
1个
从站
244/244
支持
主/从
|
Profibus-DP从站规约 |
|
|
内部数据区 |
输入输出共256个字节 |
|
单独输入最大：244字节 |
|
|
单独输出最大：244字节 |
|
|
工作模式 |
支持Profibus-DP V0版本主站 支持冻结模式 支持同步模式 支持通讯速度自动匹配配置 |
|
GSD文件 |
可通过随机光盘或者U盘获取，可登陆官网产品页面下载 |
|
可配置通信参数 |
波特率：9.6 kbit/s - 12 Mbit/s |
|
节点地址：0-125 |
|
|
支持高低位字节交换 |
|
|
PROFIBUS链接丢失状态查询 |
|
|
通讯失败暂停时间参数 |
|
|
端口类型 |
一个标准Profibus-DP DB-9F接头 |
|
状态数据 |
为每条指令提供单独错误代码 |
|
Modbus TCP 规格 |
|
|
支持的 Modbus 功能代码 |
1：读取线圈状态 |
|
支持的客户端数量 |
15 |
|
支持的服务器数量 |
15 |
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
|
状态数据 |
为每条命令单独报告错误代码 |
|
命令列表轮询 |
可单独启用或禁用每条命令；数据更改时仅允许写入 |
