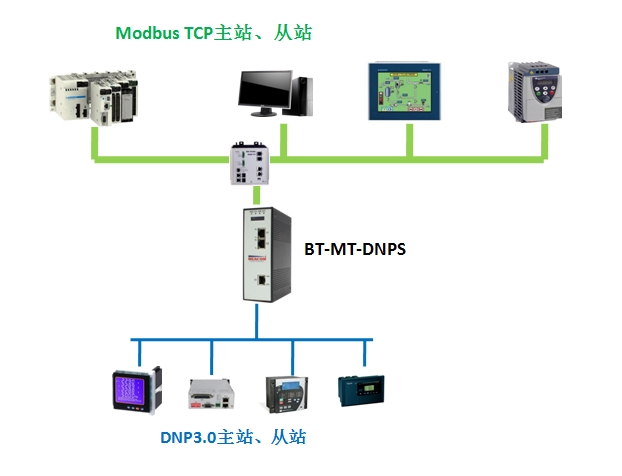

Modbus TCP规格

支持的客户端数量

支持的 Modbus 功能代码

1：读取线圈状态

2：读取输入状态

3：读取保持寄存器

4：读取输入寄存器

5：强制 (写入) 单个线圈

6：预设 (写入) 单个保持寄存器

15：强制 (写入) 多个线圈

16：预设 (写入) 多个保持寄存器

22：屏蔽写入保持寄存器 (仅从站)

23：读取/写入保持寄存器 (仅从站)

支持的客户端数量

标准型

10

支持的服务器数量

标准型

10

命令列表

每个客户端最大多达 32条完全可配置的命令

状态数据

为每条命令单独报告错误代码

命令列表轮询

可单独启用或禁用每条命令；数据更改时仅允许写入

DNP 3.0串口规约

主站规约

命令列表

每个主站端口最多支持400条命令

端口配置

可选2个端口作为主站，每个端口都可以连接最多50个从站设备

节点地址

0 to 65534(可通过软件选择)

内部数据区

二进制输入: 0 to 1000个字
模拟量输入: 0 to 1000个点
计数器: 0 to 500个点
B二进制输出: 0 to 1000个字
模拟量输出: 0 to 1000个点

DNP类型

DNP 3.0 Master – Level 2

命令列表轮询

可配置的命令列表轮询，包括连续的和变化时的数据，由用户动态启用或自动启用。

可配置通信参数

波特率：110 至 115.2 kbps

奇偶校验：无

数据大小： 8 位

停止位：1

RTS 开/关时长：0 至 65535ms

最小反馈延时：0 至 65535ms

从站规约

端口配置

可选2个端口作为从站

内部数据区

二进制输入: 0 to 1000个字
模拟量输入: 0 to 1000 个点
计数器: 0 to 500 个点
B二进制输出: 0 to 1000 个字
模拟量输出: 0 to 1000 个点

支持事件类型

最大500个事件，包括：波尔量，16位字，浮点数，双字

时间同步

支持和主站时间同步

报文类型

支持主动上报信息

硬件规格

电源

标称值 24 VDC

直流电源允许范围  10~36VDC

电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。

电流负载

功耗：3W,  标称值 24 VDC @ 125mA

工作温度

-35°C 至 75°C

存储温度

-40°C 至 80°C

相对湿度

5% 至 95% RH，无冷凝

抗冲击性

IEC 60068-2-27；15G @ 11ms，

3 轴 (工作时)

IEC 60068-2-27；30G @ 18ms，

3 轴 (不工作时)

抗振性

IEC 60068-2-6；5G @ 10Hz 至 150Hz

尺寸

2.13x4.18x5.72 inch

(H x W x D)

54.2(Width) x 106.1(Depth) x 145.4(Height) mm

质量

600g

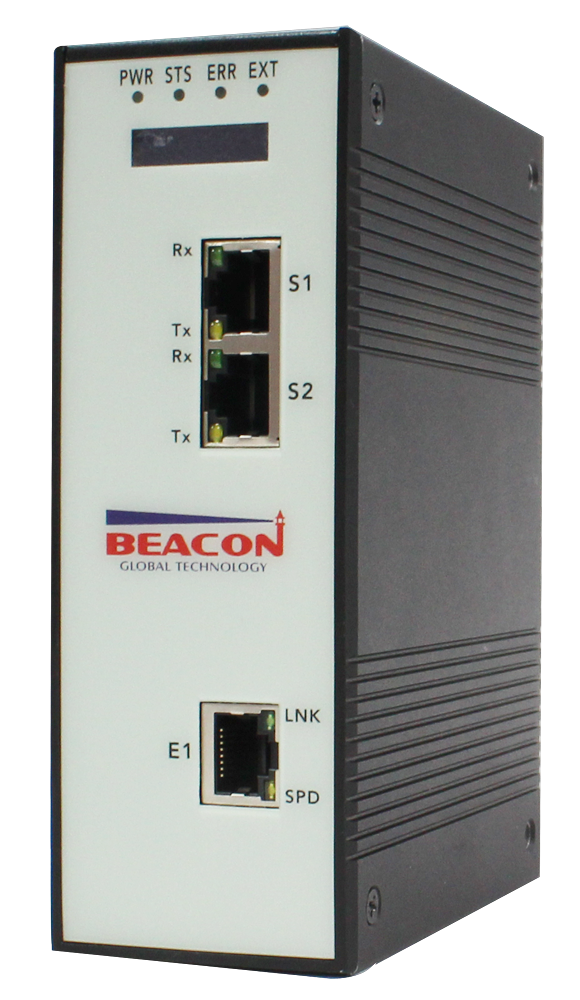

 LED 指示灯

PWR 供电指示，绿色

EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色

STS  状态提示 或 模块状态（MS）指示

（仅EtherNet/IP ), 红绿双色

ERR 错误或故障提示, 红色

OLED显示信息

128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息

以太网端口

10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定

以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟

串行端口

注：串行通信端口的数目取决于网关类型以及协议组合。

串行端口隔离

2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。

串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径

每台设备均配备

根据不同型号端口数量：RJ45-DB9M 串行适配器电缆 (串行协议)、DB9M-接线端子排电缆，60cm长度CAT6六类双屏蔽以太网

相关认证

 CE, FCC, RoHS
