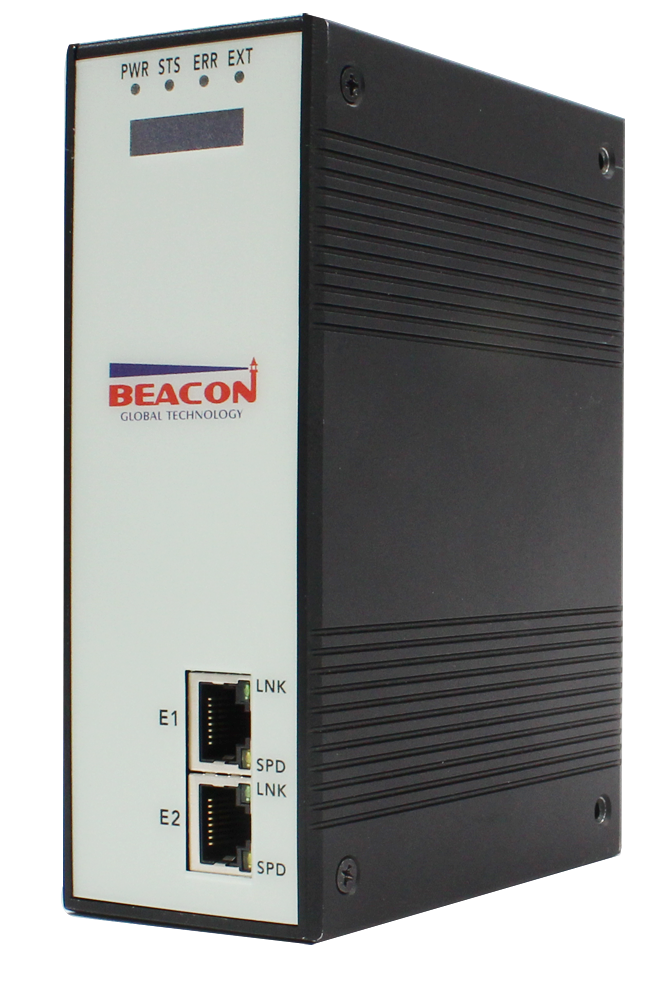

Beacon Global Technology的新型 Modbus TCP-IEC 60870-5-104通讯网关模块BT-MT-104，支持在Modbus TCP和IEC 60870-5-104网络中的设备之间的双向数据交换，最大20,000个字节数据交换区。

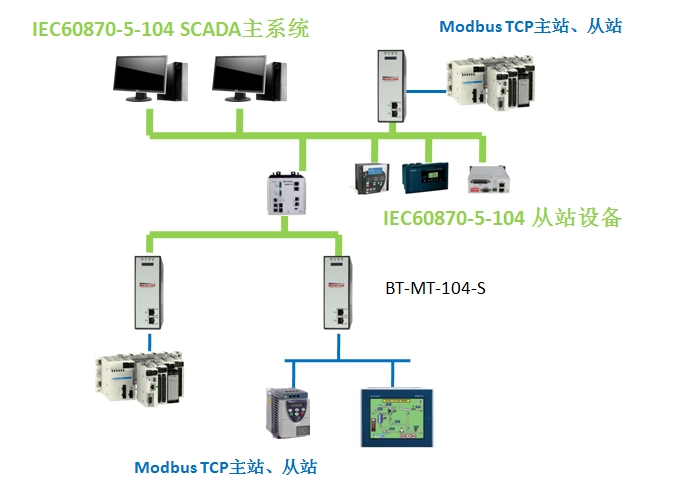

网关提供一个Modbus TCP以太网端口以及一个IEC 60870-5-104以太网端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等）以及具有IEC 104接口的IED设备或者SCADA主站进行通信，两种以太网可以选择设置在同一个网段或者不同网段。
Modbus TCP和IEC 60870-5-104两端都最多同时可以支持作为10个客户端和10个服务器，
每个Modbus TCP客户端最大支持32条指令，指令总数最多可达320条，每个IEC 60870-5-104客户端每种不同数据类型最大支持2000个点，同时支持带有时间戳的事件报文信息。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-MT-104网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区:最大可支持20,000个字节的数据交换区。
更强大的以太网接口: Modbus TCP和IEC 60870-5-104都可以同时作为10个服务器（从站）和10个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关。
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
以太网接口数量 |
以太网从站数量 |
以太网主站数量 |
主站 |
每个Modbus TCP主站指令数 |
每个IEC 104主站每种数据类型最大 |
以太网 |
SD卡 |
|
BT-MT-104-S |
20,000字节 |
2 |
10 |
10 |
同时 |
32 |
2000点 |
1或者2，可配置 |
支持 |
Modbus TCP规格
支持的客户端数量
支持的 Modbus 功能代码
1：读取线圈状态
2：读取输入状态
3：读取保持寄存器
4：读取输入寄存器
5：强制 (写入) 单个线圈
6：预设 (写入) 单个保持寄存器
15：强制 (写入) 多个线圈
16：预设 (写入) 多个保持寄存器
22：屏蔽写入保持寄存器 (仅从站)
23：读取/写入保持寄存器 (仅从站)
支持的客户端数量
标准型
10
支持的服务器数量
标准型
10
命令列表
每个客户端最大多达 32 条完全可配置的命令
状态数据
为每条命令单独报告错误代码
命令列表轮询
可单独启用或禁用每条命令；数据更改时仅允许写入
IEC 60870-5-104客户端规格
客户端（主站）&（服务器）从站
同时支持
客户端数量
10
支持信息类型
支持监视和控制指令，支持所有 Edition 2传输请求
数据类型
Monitor Points:
Control Points:
每种类型数据最大支持2000个点
最大10，000个字数据区
事件类型报文
可以支持传输带有时间戳的报文信息
组态参数
t1 timeout set value
IEC 60870-5-104 服务器规格
客户端（主站）&服务器（从站）
同时支持
服务器数量
10
组态参数
Override StartDT
硬件规格
描述
电源
标称值 24 VDC
直流电源允许范围 10~36VDC
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。
电流负载
功耗：3W, 标称值 24 VDC @ 125mA
工作温度
-35°C 至 75°C
存储温度
-40°C 至 80°C
相对湿度
5% 至 95% RH，无冷凝
抗冲击性
IEC 60068-2-27；15G @ 11ms，
3 轴 (工作时)
IEC 60068-2-27；30G @ 18ms，
3 轴 (不工作时)
抗振性
IEC 60068-2-6；5G @ 10Hz 至 150Hz
尺寸
2.13x4.18x5.72 inch
(H x W x D)
54.2(Width) x 106.1(Depth) x 145.4(Height) mm
质量
600g
LED 指示灯
PWR 供电指示，绿色
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色
STS 状态提示 或 模块状态（MS）指示
（仅EtherNet/IP ), 红绿双色
ERR 错误或故障提示, 红色
OLED显示信息
128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息
以太网端口
10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定
以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟
串行端口
注：串行通信端口的数目取决于网关类型以及协议组合。
串行端口隔离
2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。
串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。
每台设备均配备
60cm长度CAT6六类双屏蔽以太网
相关认证
CE, FCC,RoHS
M_SP_NA
M_DP_NA
M_ST_NA
M_BO_NA
M_ME_NA, NB, NC
M_IT_NA
C_SC_NA
C_DC_NA
C_BO_NA
C_RC_NA
C_SE_NA, NB, NC
t2 timeout set value
t3 timeout set value
k (maximum queue)
w (latest ack threshold)
Clear queue on close
t1 timeout set value
t2 timeout set value
t3 timeout set value
k (maximum queue)
w (latest ack threshold)
Time DB Offset
| Datasheets | 语言 | 大小 | 时间 | 版本 |
|---|---|---|---|---|
| BT-MT-104 | 中文 | 2015-07 | 1.0 |
