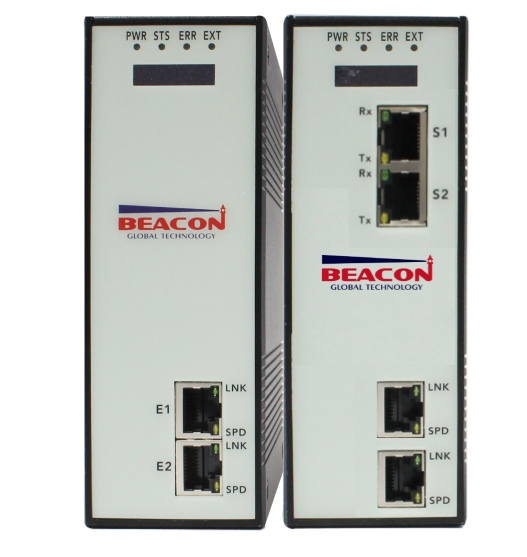

Beacon Global Technology的新型数据库通讯模块，可以将多种工业协议（OT）转化为数据库协议（IT）进行通讯，最大支持5,000个字节数据交换区。

模块可以提供两个以太网端口，或者两个以太网端口加两个串行端口。可以支持的驱动包括：EtherNet/IP，Modbus TCP，西门子S7以太网，PROFINET，IEC 60870-104以太网等等。两种以太网可以选择设置在同一个网段或者不同网段。

网关同时提供多种串行接口方案可供选择，可以支持的驱动包括Modbus RTU/ASCII，Generic ASCII， DF1， IEC 60870-101，Profibus-DP(即将发布)等。

数据库协议通过以太网方式和数据库完成数据双向交换，可支持MariaDB数据库通讯，支持作为2个client,每个client指令总数最多可达256条。同时还可以通过RESTFUL框架结构和数据库所在服务器建立连接，双向读写数据库信息。

网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。

网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）

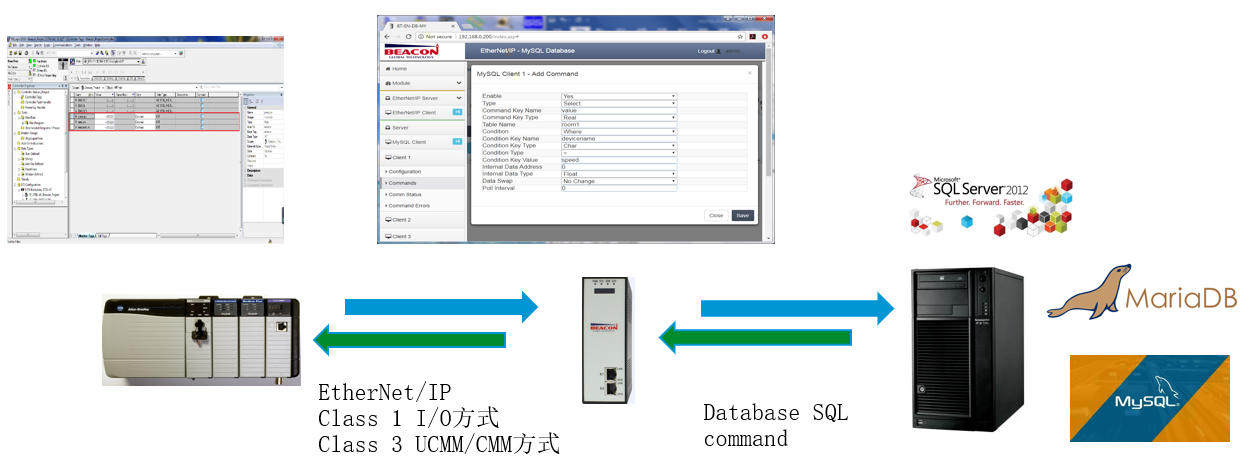

1）  SQL指令方式和数据交换数据：可支持的数据类型包括MYSQL，MSSQL SERVER，MariaDB

可支持直接使用SQL指令读写数据库，每个模块支持2个SQL client每个client可配置256条指令, 支持指令包括 select，update，insert，delete，每条指令可针对10列数据进行操作

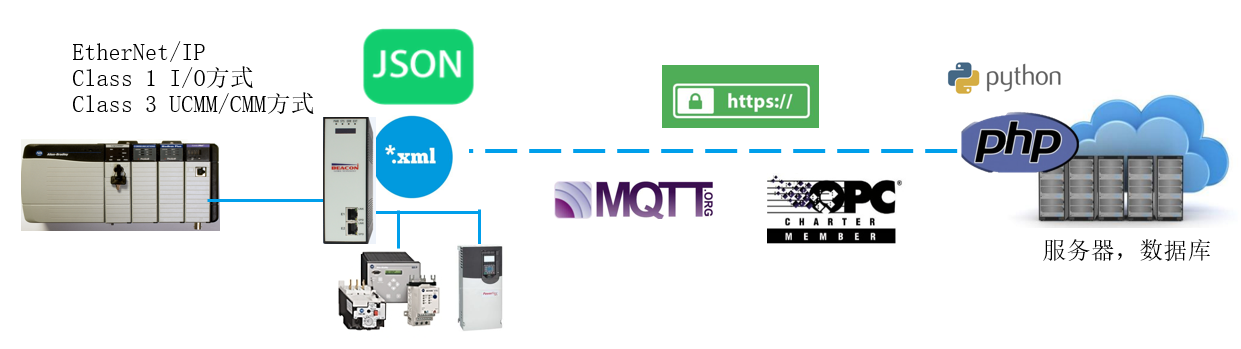

2）支持RESTFUL方式和服务器/数据库通讯

模块支持将PLC或者仪表数据，采用XML、Json语言/方式封装，采用HTTP, （ MQTT,OPC UA即将发布）的协议和服务器（数据库）进行通讯

用户定义服务器地址

使能数据封装方式

选择对应执行脚本方式（比如PHP 或者Python）

服务器接收到封装好的数据，按照规定脚本方式进行解包（BEACON提供服务器脚本样例）

用户在服务器上配置的数据库几乎不受限制

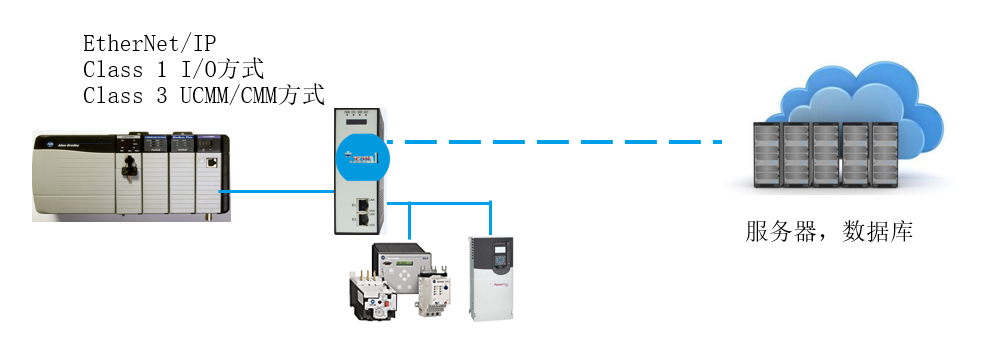

3）支持历史数据保存功能

如果现场出现网络中断的情况，模块支持将PLC或者仪表数据在模块内部存储（暂定24个小时，或者更长时间）

待网络恢复之后，上传至用户定义服务器地址


BT-MR-XX-E

MariaDB -工业协议

数据区

以太网接口

MariaDB主站数量

MariaDB每个主站指令

串行接口数量

BT-MR-EN-E

MARIADB-EtherNet/IP

2500个字

2

2

256

NA

BT-MR-SE-E

MARIADB-Siemens S7 EtherNet

2500个字

2

2

256

NA

BT-MR-MT-E

MARIADB-Modbus TCP

2500个字

2

2

256

NA

BT-MR-PNA-E

MARIADB-PROFINET

2500个字

2

2

256

NA

BT-MR-104-E

MARIADB-IEC 60870-5-104

2500个字

2

2

256

NA

BT-MR-MB2-E

MARIADB-Modbus RTU

2500个字

2

2

256

2

BT-MR-AC2-E

MARIADB-ASC II

2500个字

2

2

256

2

BT-MR-DF2-E

MARIADB-DF1

2500个字

2

2

256

2

BT-MR-ENMT-E

MARIADB-EtherNet/IP&Modbus TCP

2500个字

2

2

256

NA

BT-MR-ENSE-E

MARIADB-EtherNet/IP&Siemens S7 EtherNet

2500个字

2

2

256

NA

BT-MR-ENPNA-E

MARIADB-EtherNet/IP&PROFINET

2500个字

2

2

256

NA

BT-MR-EN104-E

MARIADB-EtherNet/IP&IEC 60870-5-104

2500个字

2

2

256

NA

BT-MR-SEMT-E

MARIADB-Siemens S7 EtherNet&Modbus TCP

2500个字

2

2

256

NA

BT-MR-SE104-E

MARIADB-Siemens S7 EtherNet&IEC 60870-5-104

2500个字

2

2

256

NA

BT-MR-MTPNA-E

MARIADB-Modbus TCP&PROFINET

2500个字

2

2

256

NA

BT-MR-MT104-E

MARIADB-Modbus TCP&IEC 60870-5-104

2500个字

2

2

256

NA

BT-MR-ENMB2-E

MARIADB-EtherNet/IP&Modbus RTU

2500个字

2

2

256

2

BT-MR-SEMB2-E

MARIADB-Siemens S7 EtherNet&Modbus RTU

2500个字

2

2

256

2

BT-MR-MTMB2-E

MARIADB-Modbus TCP&Modbus RTU

2500个字

2

2

256

2

BT-MR-PNAMB2-E

MARIADB-PROFINET&Modbus RTU

2500个字

2

2

256

2

BT-MR-104MB2-E

MARIADB-IEC 60870-5-104&Modbus RTU

2500个字

2

2

256

2

BT-MR-ENAC2-E

MARIADB-EtherNet/IP&ASC II

2500个字

2

2

256

2

BT-MR-SEAC2-E

MARIADB-Siemens S7 EtherNet&ASC II

2500个字

2

2

256

2

BT-MR-MTAC2-E

MARIADB-Modbus TCP&ASC II

2500个字

2

2

256

2

BT-MR-PNAAC2-E

MARIADB-PROFINET&MASC II

2500个字

2

2

256

2

BT-MR-104AC2-E

MARIADB-IEC 60870-5-104&ASC II

2500个字

2

2

256

2

BT-MR-ENDF2-E

MARIADB-EtherNet/IP&DF1

2500个字

2

2

256

2

BT-MR-SEDF2-E

MARIADB-Siemens S7 EtherNet&DF1

2500个字

2

2

256

2

BT-MR-MTDF2-E

MARIADB-Modbus TCP&DF1

2500个字

2

2

256

2

BT-MR-PNADF2-E

MARIADB-PROFINET&DF1

2500个字

2

2

256

2

BT-MR-104DF2-E

MARIADB-IEC 60870-5-104&DF1

2500个字

2

2

256

2
