Beacon Global Technology的新型Modbus RTU-DF1通讯网关模块BT-MB-DF系列产品，支持多种设备在Modbus和DF1网络中的数据交换，最大支持8,000个字节数据交换区。

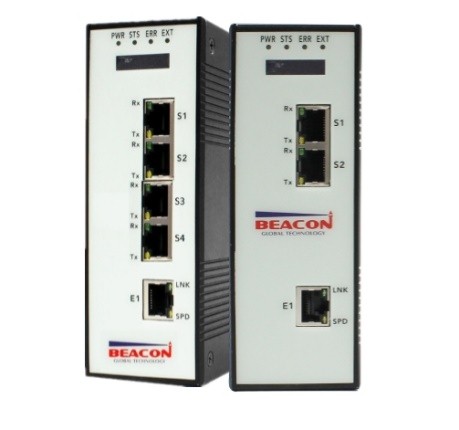

网关根据不同型号，提供两个，四个串行端口。
两个串行端口，一个端口可以配置成为Modbus RTU主站或者从站，另一个端口可配置为DF1主站或者从站。四个串行端口，两个端口可以配置成为Modbus RTU主站或者从站，另两个端口可配置为DF1主站或者从站。
每个Modbus主站和DF1主站都最多可以支持128条指令。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-MT-DF系列网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）
更充足的数据交换区:最大可支持8,000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的通讯能力: Modbus端口和DF1端口，均可任意配置为主站或者从站
更丰富的串行端口:一个网关可以支持采用一个Modbus RTU端口和一个DF1端口，也可以支持采用两个Modbus RTU端口和两个DF1端口网关。
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
|
型号 |
数据交换区 |
Modbus端口 |
Modbus主站指令 |
DF1端口 |
DF1主站指令数 |
串口 |
串口主/从 |
SD卡 |
|

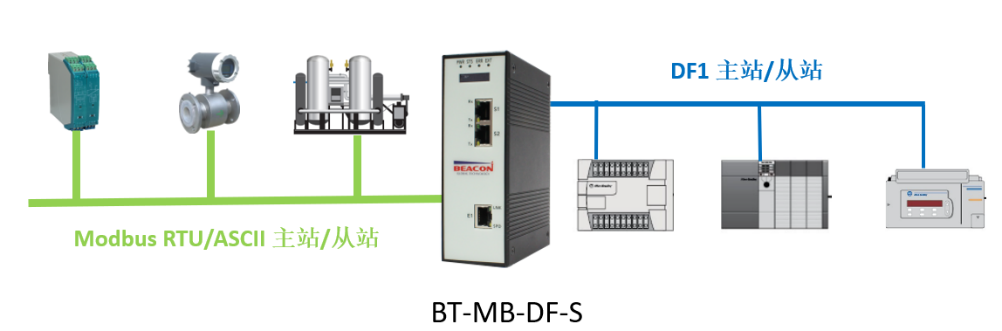

BT-MB-DF-S |
4,000字节 |
1 |
128 |
1 |
128 |
1个 |
可配置 |
支持 |
|

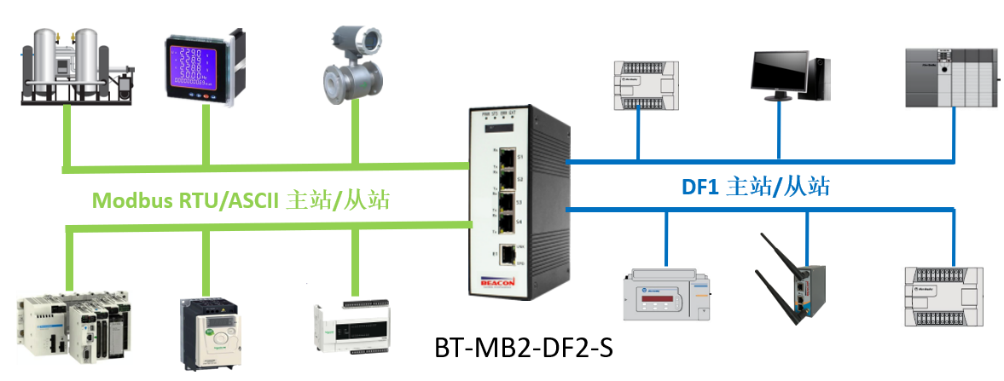

BT-MB2-DF2-S |
8,000字节 |
2 |
128 |
2 |
128 |
2个 |
可配置 |
支持 |
|
Modbus串口规约 |
|
|
命令列表 |
每个主站端口最多支持128条命令，每条均可针对功能代码、 从站地址、寄存器寻址和字/位计数进行完全的配置。 |
|
支持Modbus功能代码 |
1：读取线圈状态
15：强制 (写入) 多个线圈 |
|
软件可配置通信参数 |
波特率：110 至 115.2 kbps |
|
命令列表轮询 |
可配置的命令列表轮询，包括连续的和变化时的数据，由用户动态启用或自动启用。 |
|
状态数据 |
按各命令分组提供错误代码。此外，每个活动 Modbus 主站端口存有一个从站状态列表。 |
|
节点地址 |
1 至 247 (可通过软件选择) |
|
RS接口选择 |
软件配置RS232、RS422 和 RS485 |
|
DF1 规约 |
|
|
支持DF1主站功能 |
采用主站指令控制时，支持全双工模式，采用轮询方式时，支持半双工模式 单独指令内容包括：从站地址，内存区地址信息，字或者位进行数据交换 |
|
支持DF1主站数量 |
根据不同型号可选择1-2个 |
|
DF1命令数量 |
每个主站端口最多支持128条命令 |
|
命令列表轮询 |
可单独启用或禁用每条命令；可采用连续进行方式，数据更改时仅允许写入 |
|
支持DF1从站功能 |
端口配置为从站模式时可以接受DF1主站设备的读写指令 DF1 做从站可以支持全双工，作为被轮询时支持半双工 每个从站端口可配置的内容包括： 数据报文的起始地址 数据报文的数据长度 数据报文对应内部数据区的地址 |
|
可配置串口通信参数 |
波特率：110 至 115.2 kbps |
|
DF1节点地址 |
0至 255 (可通过软件选择) |
|
RS接口选择 |
软件配置RS232、RS422 和 RS485 |
|
硬件规格 |
描述 |
|
电源
|
标称值 24 VDC |
|
直流电源允许范围 10~36VDC |
|
|
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。 |
|
|
电流负载 |
功耗：3W, 标称值 24 VDC @ 125mA |
|
工作温度 |
-35°C 至 75°C |
|
存储温度 |
-40°C 至 80°C |
|
相对湿度 |
5% 至 95% RH，无冷凝 |
|
抗冲击性 |
IEC 60068-2-27；15G @ 11ms， 3 轴 (工作时) |
|
|
IEC 60068-2-27；30G @ 18ms， 3 轴 (不工作时) |
|
抗振性 |
IEC 60068-2-6；5G @ 10Hz 至 150Hz |
|
尺寸 |
2.13x4.18x5.72 inch |
|
(H x W x D) |
54.2(Width) x 106.1(Depth) x 145.4(Height) mm |
|
质量 |
600g |
|
LED 指示灯
|
PWR 供电指示，绿色 |
|
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色 |
|
|
STS 状态提示
或 模块状态（MS）指示 |
|
|
ERR 错误或故障提示, 红色 |
|
|
OLED显示信息 |
128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息 |
|
以太网端口
|
10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定 |
|
以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟 |
|
|
串行端口 |
注：串行通信端口的数目取决于网关类型以及协议组合。 |
|
串行端口隔离
|
2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。 串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。 |
|
每台设备均配备 |
60cm长度CAT6六类双屏蔽以太网 |
|
相关认证 |
CE, FCC, RoHS |
