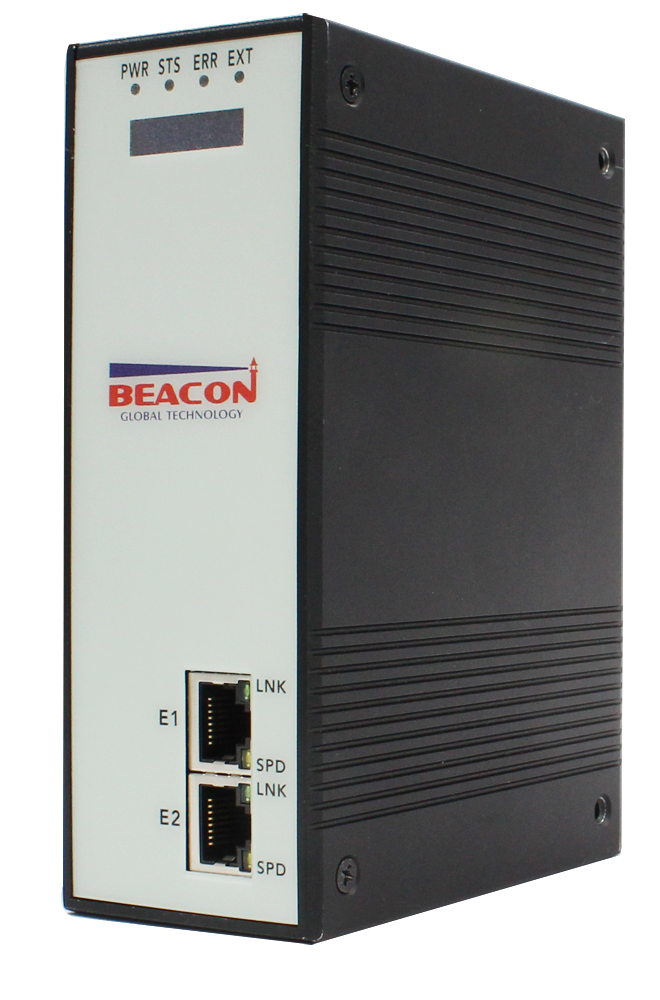

Beacon Global Technology的新型以太网通讯网关模块BT-ESM-P，支持在罗克韦尔EtherNet/IP，西门子S7以太网和Modbus TCP网络中的设备之间的多向数据交换，最大支持20,000个字节数据交换区。
网关提供两个以太网端口，可以任意配置成为EtherNet/IP，S7以太网以及Modbus TCP分别和PLC、HMI、变频器、仪器仪表，DCS，操作员站等进行通信，三种以太网可以选择设置在同一个网段或者不同网段。
EtherNet/IP驱动支持作为一个服务器，可以使用8个Class1的I/O连接，同时可作为15个客户端每个EtherNet/IP客户端最大支持128条指令，指令总数最多可达1920条。Modbus TCP驱动最多同时可以支持作为15个客户端和一个服务器，每个Modbus TCP客户端最大支持32条指令，指令总数最多可达480条。S7以太网驱动最多同时可以支持作为15个客户端，每个S7以太网客户端最大支持32条指令，指令总数最多可达480条。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区:可支持20,000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的以太网功能:可以同时支持EtherNet/IP，西门子S7以太网，Modbus TCP，三种以太网可以同时作为服务器（从站）和客户端（主站）来使用，保证各种以太网设备相互之间进行通讯
更丰富的数据采集: 三种以太网均可以作为主站连接多达数百个以太网设备
更弹性的网络结构:根据客户不同的要求，可以任意选择两种或者三种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
协议驱动
数据交换区
以太网从站数量
以太网主站数量
主站
每个主站指令数
以太网
EtherNet/IP
最大20,000字节
1
15
同时
128
1或者2
S7以太网
最大20,000字节
1
15
主站
32
1或者2
Modbus
TCP
最大20,000字节
1
15
同时
32
1或者2
/从站
网段
|
EtherNet/IP® 规约 |
|
|
服务器（从站） |
|
|
3 类服务器连接数目 |
1 |
|
支持PLC类型 |
PLC2、PLC5、SLC、ControlLogix、CompactLogix、MicroLogix |
|
支持消息类型 |
PCCC，CIP，UCMM |
|
1类I/O连接数目 |
8 |
|
每个 I/O连接大小 |
248/248个字 |
|
RPI时间 |
每个连接2ms -10 ms |
|
支持的CIP服务 |
0x4C - CIP 数据表读取 |
|
0x4D - CIP 数据表写入 |
|
|
客户端（主站） |
|
|
3类客户端连接数目 |
15 |
|
命令列表 |
每台客户端最大支持 128 条命令，每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置 |
|
命令集 |
Class 3 显性报文读指令 |
|
Class 3 显性报文写指令 |
|
|
根据客户自定义服务指令 |
|
|
PLC-2/PLC-3/PLC5 基本命令集 |
|
|
PLC5 二进制命令集 |
|
|
PLC5 ASCII 命令集 |
|
|
SLC500 命令集 |
|
|
Modbus TCP 规约 |
|
|
支持的 Modbus 功能代码 |
1：读取线圈状态 |
|
2：读取输入状态 |
|
|
3：读取保持寄存器 |
|
|
4：读取输入寄存器 |
|
|
5：强制 (写入) 单个线圈 |
|
|
6：预设 (写入) 单个保持寄存器 |
|
|
8：诊断从站接收状态 |
|
|
15：强制 (写入) 多个线圈 |
|
|
16：预设 (写入) 多个保持寄存器 |
|
|
17：报告从站ID |
|
|
22：屏蔽写入保持寄存器 (仅从站) |
|
|
23：读取/写入保持寄存器 (仅从站) |
|
|
客户端（主站） |
|
|
作为主站数量 |
15 |
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
|
状态数据 |
为每条命令单独报告错误代码 |
|
命令列表轮询 |
可单独启用或禁用每条命令；数据更改时仅允许写入 |
|
服务器（从站） |
|
|
作为从站数量 |
1 |
|
西门子S7/S5工业以太网规约 |
|
|
支持 PLC 数据交换 (读写) |
Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200、Siemens S7-1500、 |
|
支持的寄存器类型 |
DB、输入、输出、标记、计数器、定时器 |
|
支持的客户端数量 |
15 |
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
|
硬件规格 |
描述 |
|
电源 |
标称值 24 VDC |
|
直流电源允许范围 10~36VDC |
|
|
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。 |
|
|
电流负载 |
功耗：3W, 标称值 24 VDC @ 125mA |
|
工作温度 |
-35°C 至 75°C |
|
存储温度 |
-40°C 至 80°C |
|
相对湿度 |
5% 至 95% RH，无冷凝 |
|
抗冲击性 |
IEC 60068-2-27；15G @ 11ms， |
|
3 轴 (工作时) |
|
|
IEC 60068-2-27；30G @ 18ms， |
|
|
3 轴 (不工作时) |
|
|
抗振性 |
IEC 60068-2-6；5G @ 10Hz 至 150Hz |
|
尺寸 |
2.13x4.18x5.72 inch |
|
(H x W x D) |
54.2(Width) x 106.1(Depth) x 145.4(Height) mm |
|
质量 |
600g |
|
LED 指示灯 |
PWR 供电指示，绿色 |
|
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色 |
|
|
STS 状态提示 或 模块状态（MS）指示 |
|
|
（仅EtherNet/IP ), 红绿双色 |
|
|
ERR 错误或故障提示, 红色 |
|
|
OLED显示信息 |
产品型号，固件版本号，IP地址，网关状态，错误诊断信息 |
|
以太网端口 |
10/100Mbit，时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节 |
|
以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟 |
|
|
相关认证 |
CE, FCC,RoHS |
