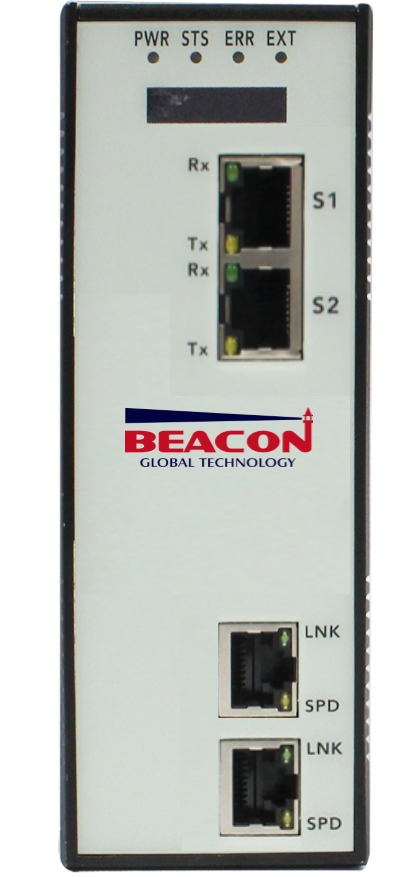

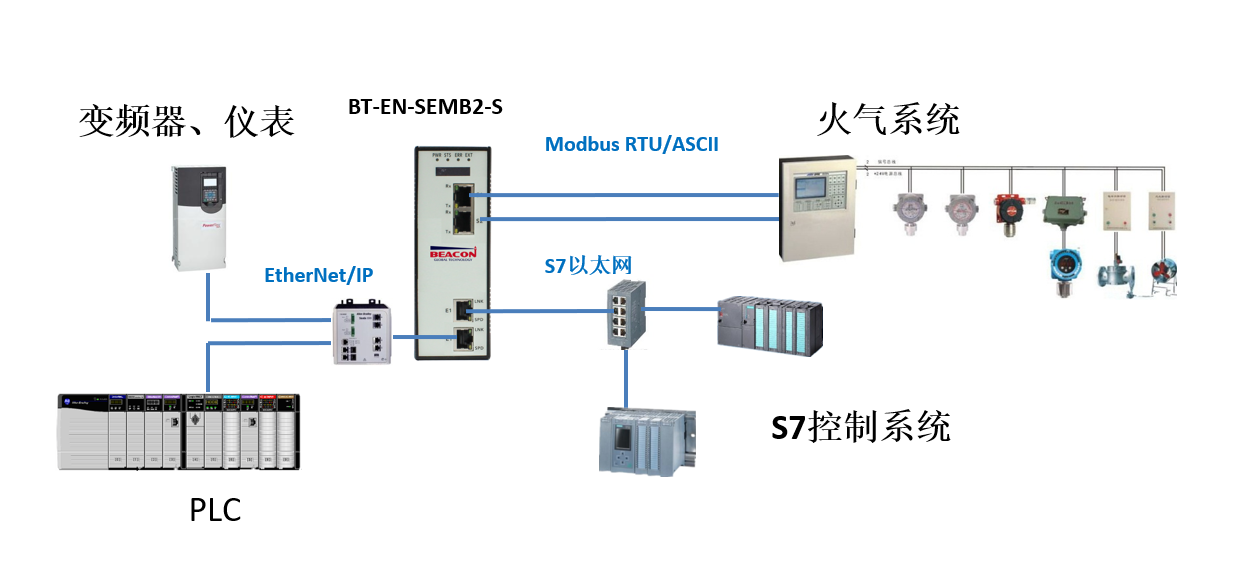

Beacon Global Technology的新型EtherNet/IP®-S7以太网-Modbus Serial通讯网关模块BT-EN-SEMB2，支持多种设备在EtherNet/IP、 西门子S7以太网以及Modbus RTU/ASCII网络中的数据交换，最大支持20,000个字节数据交换区。
网关提供两个以太网端口可任意配置为EtherNet/IP或者西门子S7以太网，两种以太网可以选择设置在同一个网段或者不同网段。同时提供两个串行端口，可任意配置为Modbus RTU/ASCII主站或者从站。
EtherNet/IP驱动全部使用Class 1的I/O连接，最大支持20个I/O连接。EtherNet/IP最多同时可以支持作为15个客户端和15个服务器，每个EtherNet/IP客户端最大支持128条指令，指令总数最多可达1920条。西门子S7以太网可以支持作为15个客户端, 每个客户端最大支持32条指令，指令总数最多可达480条。
两个Modbus串行端口，每个Modbus RTU/ASCII主站可支持128条指令
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-EN-SEMB2网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）
更充足的数据交换区:最大可支持20,000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的通讯能力:EtherNet/IP同时作为最多15个服务器（从站）和15个客户端（主站）来使用，S7 以太网作为最多15个客户端（主站）,可以保证更多的以太网设备可以访问该网关。支持两个串行端口，所有串口均可任意配置为Modbus主站或者从站。
更迅捷的数据采集:所有EtherNet/IP一侧的数据采集全部采用Class 1的I/O链接，无需配置Message指令延迟数据采集时间
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间.
|
型号 |
数据区 |
以太网接口 |
以太网主站/从站数量 |
EtherNet/IP每个主站指令 |
S7以太网每个主站指令 |
串行接口数量 |
Modbus 主/从 |
Modbus 每个主站指令 |
SD卡 |
|
BT-EN-SEMB2-S |
20,000字节 |
2 |
15/15 |
128 |
32 |
2 |
可配置 |
128 |
支持 |
|
EtherNet/IP® 规约 |
|
|
3 类服务器连接数目 |
15 |
|
支持PLC类型 |
PLC2、PLC5、SLC、ControlLogix、CompactLogix |
|
支持消息类型 |
PCCC 和 CIP |
|
3类客户端连接数目 |
15 |
|
1类I/O连接数目 |
20 |
|
每个 I/O连接大小 |
248/248个字 |
|
RPI时间 |
每个连接2ms -10 ms |
|
支持的CIP服务 |
0x4C - CIP 数据表读取 0x4D - CIP 数据表写入 |
|
命令列表 |
每台客户端最大支持 128 条命令每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置 |
|
命令集 |
PLC-2/PLC-3/PLC5 基本命令集 PLC5 二进制命令集 PLC5 ASCII 命令集 SLC500 命令集 |
|
Modbus 规约 |
|
|
支持的 Modbus 功能代码 |
1：读取线圈状态 |
|
状态数据 |
为每条命令单独报告错误代码 |
|
命令列表轮询 |
可单独启用或禁用每条命令；数据更改时仅允许写入 |
|
串口命令数量 |
每个主站端口最多支持128条命令 |
|
软件可配置串口通信参数 |
波特率：110 至 115.2 kbps |
|
Modbus节点地址 |
1 至 247 (可通过软件选择) |
|
RS接口选择 |
软件配置RS232、RS422 和 RS485 |
|
西门子S7/S5工业以太网规格 |
|
|
支持 PLC 数据交换 (读写) |
Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200、Siemens S7-1500 |
|
支持的寄存器类型 |
DB、输入、输出、标记、计数器、定时器 |
|
支持的客户端数量 |
15 |
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
