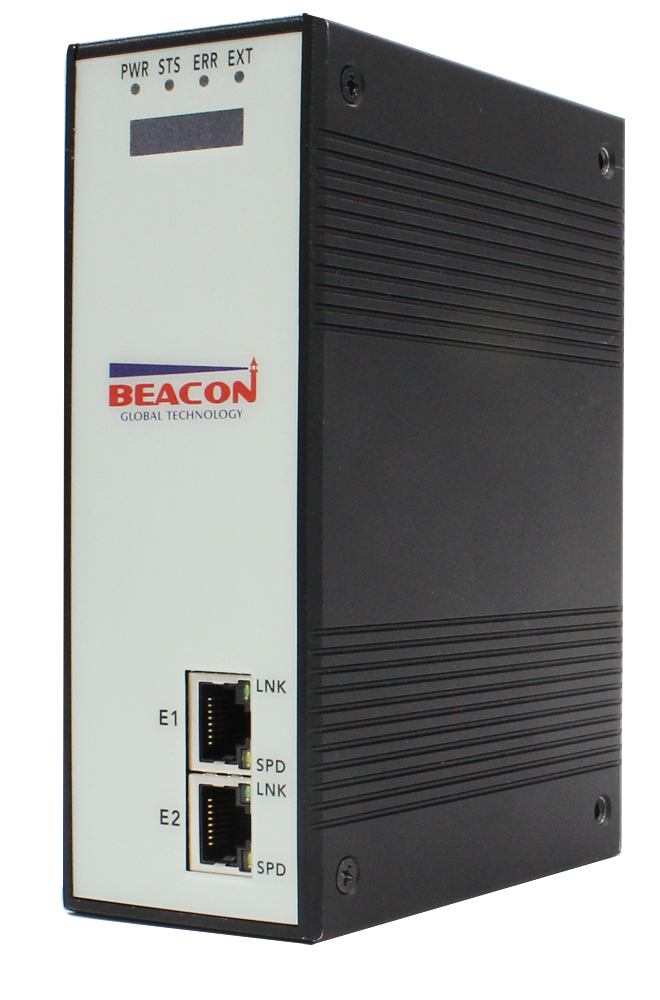

Beacon Global Technology的新型 EtherNet/IP®-Modbus TCP通讯网关模块BT-EN-MT，支持在EtherNet/IP和Modbus TCP网络中的设备之间的双向数据交换，最大20,000个字节数据交换区。

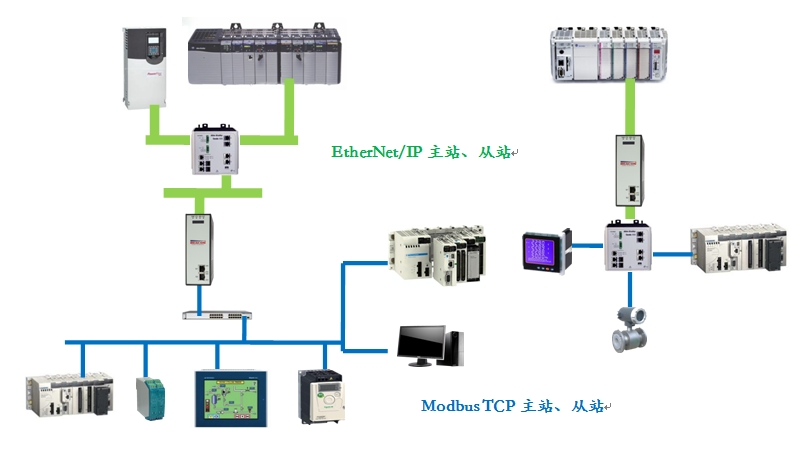

网关提供一个EtherNet/IP以太网端口以及一个Modbus TCP以太网端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等）进行通信，两种以太网可以选择设置在同一个网段或者不同网段。
其中EtherNet/IP驱动程序全部使用Class1的I/O连接，最大支持20个I/O连接。EtherNet/IP和Modbus TCP两端都最多同时可以支持作为15个客户端和15个服务器，每个EtherNet/IP客户端最大支持128条指令，指令总数最多可达1920条，每个Modbus TCP客户端最大支持32条指令，指令总数最多可达480条。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-EN-MT网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区:最大可支持20,000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的以太网接口:EtherNet/IP和Modbus TCP都可以同时作为最多15个服务器（从站）和15个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关
更迅捷的数据采集:所有EtherNet/IP一侧的数据采集全部采用Class 1的I/O链接，无需配置Message指令延迟数据采集时间
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
以太网接口数量 |
以太网从站数量 |
以太网主站数量 |
主站 |
每个EtherNet/IP主站指令数 |
每个ModbusTCP主站指令数 |
以太网 |
SD卡 |
|
BT-EN-MT-B |
4,000字节 |
2 |
5 |
5 |
同时 |
32 |
32 |
1或者2，可配置 |
支持 |
|
BT-EN-MT-P |
20,000字节 |
2 |
15 |
15 |
同时 |
128 |
32 |
1或者2，可配置 |
支持 |
EtherNet/IP® 规约
3 类服务器连接数目
领先型：
15
基础型:
5
支持PLC类型
PLC2、PLC5、SLC、ControlLogix、CompactLogix
支持消息类型
PCCC 和 CIP
3类客户端连接数目
领先型：
15
基础型:
5
1类I/O连接数目
BT-EN-MT-B 基础型
4
BT-EN-MT-P 领先型
20
每个 I/O连接大小
248/248个字
RPI时间
每个连接2ms -10 ms
支持的CIP服务
0x4C - CIP 数据表读取
0x4D - CIP 数据表写入
命令列表
每台客户端最大支持 128 条命令（领先型），每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置
命令集
PLC-2/PLC-3/PLC5 基本命令集
PLC5 二进制命令集
PLC5 ASCII 命令集
SLC500 命令集
Modbus TCP 规格
支持的 Modbus 功能代码
1：读取线圈状态
2：读取输入状态
3：读取保持寄存器
4：读取输入寄存器
5：强制 (写入) 单个线圈
6：预设 (写入) 单个保持寄存器
15：强制 (写入) 多个线圈
16：预设 (写入) 多个保持寄存器
22：屏蔽写入保持寄存器 (仅从站)
23：读取/写入保持寄存器 (仅从站)
支持的客户端数量
领先型
15
基础型
5
支持的服务器数量
领先型
15
基础型
5
命令列表
每个客户端最大多达 32 条完全可配置的命令
状态数据
为每条命令单独报告错误代码
命令列表轮询
可单独启用或禁用每条命令；数据更改时仅允许写入
硬件规格
描述
电源
标称值 24 VDC
直流电源允许范围 10~36VDC
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。
电流负载
功耗：3W, 标称值 24
VDC @ 125mA
工作温度
-35°C 至 75°C
存储温度
-40°C 至 80°C
相对湿度
5% 至 95% RH，无冷凝
抗冲击性
IEC 60068-2-27；15G @ 11ms，
3 轴 (工作时)
IEC 60068-2-27；30G @ 18ms，
3 轴 (不工作时)
抗振性
IEC 60068-2-6；5G @ 10Hz 至 150Hz
尺寸
2.13x4.18x5.72 inch
(H x W x D)
54.2(Width) x 106.1(Depth) x 145.4(Height) mm
质量
600g
LED 指示灯
PWR 供电指示，绿色
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP
), 红绿双色
STS 状态提示 或 模块状态（MS）指示
（仅EtherNet/IP ), 红绿双色
ERR 错误或故障提示, 红色
OLED显示信息
128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息
以太网端口
10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定
以太网广播风暴弹性 = 不超过 5000
[ARP] 帧/秒，持续时间不超过 5 分钟
串行端口
注：串行通信端口的数目取决于网关类型以及协议组合。
串行端口隔离
2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。
串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。
每台设备均配备
60cm长度CAT6六类双屏蔽以太网
相关认证
CE, FCC,RoHS
