EtherNet/IP® 规约

3 类服务器连接数目

标准型：

10

支持PLC类型

PLC2、PLC5、SLC、ControlLogix、CompactLogix

支持消息类型

PCCC 和 CIP

3类客户端连接数目

标准型：

10

1类I/O连接数目

BT-EN-DNPE-S 标准型

20

每个 I/O连接大小

248/248个字

RPI时间

每个连接2ms -10 ms

支持的CIP服务

0x4C - CIP 数据表读取

0x4D - CIP 数据表写入

命令列表

每台客户端最大支持 128 条命令（领先型），每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置

命令集

PLC-2/PLC-3/PLC5 基本命令集

PLC5 二进制命令集

PLC5 ASCII 命令集

SLC500 命令集

DNP 以太网 规约

客户端（主站）&服务器（从站）

同时支持

客户端数量

1

服务器数量

5

支持DNP功能

DNP3 以太网客户端: 最多支持50个IED设备， 最多支持400条指令

DNP3 以太网服务器: 支持最多5个TCP/IP 链接同时支持UDP/IP服务

最大10，000个点数据区

支持DNP3 数据类型

DNP3 客户端数据区:
二进制输入: 8,000
二进制输出: 8,000
计数器: 1,000
模拟量输入: 最大 10,000 (16 bit) 或者最大5,000 (32 bit or Float)
模拟量输出: 最大 10,000 (16 bit) 或者最大5,000 (32 bit or Float)

DNP3 服务器数据区:
二进制输入: 8,000
二进制输出: 8,000
计数器: 1,000
模拟量输入: 最大 2,500 (16 bit) 或者最大1,250(32 bit or Float)
模拟量输出: 最大 2,500 (16 bit) 或者最大1,250(32 bit or Float)

事件缓存区:
二进制输入: 10,000
模拟量 16位: 10,000
模拟量 32位: 5,000
浮点数: 5,000

硬件规格

描述

电源

标称值 24 VDC

直流电源允许范围  10~36VDC

电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。

电流负载

功耗：3W,  标称值 24 VDC @ 125mA

工作温度

-35°C 至 75°C

存储温度

-40°C 至 80°C

相对湿度

5% 至 95% RH，无冷凝

抗冲击性

IEC 60068-2-27；15G @ 11ms，

3 轴 (工作时)

IEC 60068-2-27；30G @ 18ms，

3 轴 (不工作时)

抗振性

IEC 60068-2-6；5G @ 10Hz 至 150Hz

尺寸

2.13x4.18x5.72 inch

(H x W x D)

54.2(Width) x 106.1(Depth) x 145.4(Height) mm

质量

600g

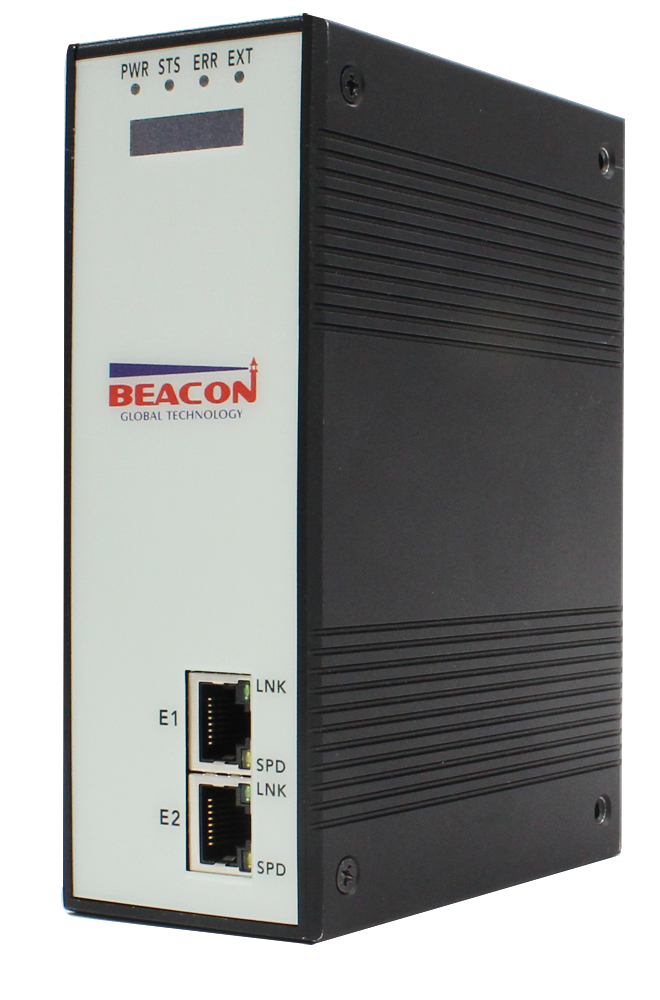

 LED 指示灯

PWR 供电指示，绿色

EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色

STS  状态提示 或 模块状态（MS）指示

（仅EtherNet/IP ), 红绿双色

ERR 错误或故障提示, 红色

OLED显示信息

128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息

以太网端口

10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定

以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟

串行端口

注：串行通信端口的数目取决于网关类型以及协议组合。

串行端口隔离

2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。

串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。

每台设备均配备

60cm长度CAT6六类双屏蔽以太网

相关认证

 CE, FCC,RoHS
