Beacon Global Technology的新型C Program系列通讯网关模块，在模块系统中提供开发环境，允许用户使用C/C++开发和部署非标准算法的应用，也可以为专门的以太网和串口终端设备开发驱动。同时该模块预先内嵌一种现场工业协议，允许这款Linux程序编辑模块通过内部的API完成与预先内嵌好的工业协议之间的通讯。通过自带的开发工具和样例应用，用户可以作为一个开发者来决定模块的功能，最大支持10000个字数据交换区（根据不同协议规约会有调整）。

网关可以提供以太网端口，可以选择的预先内嵌驱动包括：EtherNet/IP，Modbus TCP，西门子S7以太网， DNP以太网， IEC 60870-104以太网等等。网关同时可以选择的预先内嵌多种串行接口方案，可以支持的驱动包括Modbus RTU/ASCII，Generic ASCII， DF1， IEC 60870-101/103， DNP 3.0等等。

网关可以直接通过网页进行配置和诊断，同时液晶显示屏可以提供基本的状态信息。

网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）

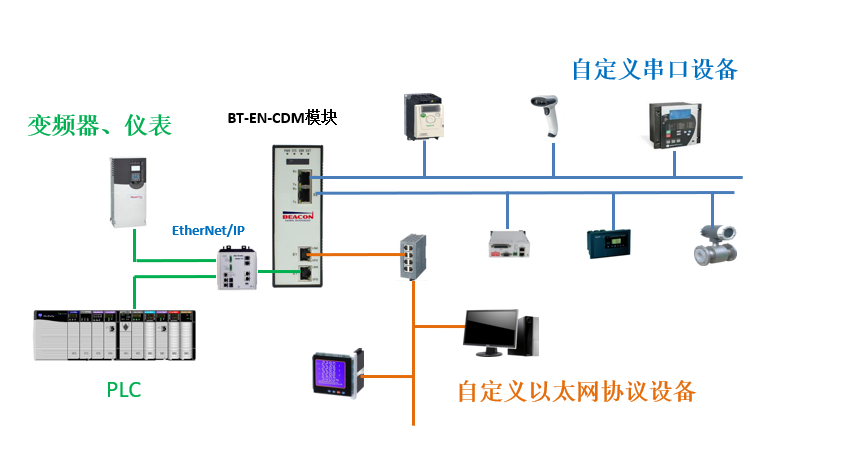

◆BT-EN-CDM模块内置EtherNet/IP 协议，同时支持作为多个EtherNet/IP主站或者从站，可以和Logix系列PLC通讯，可兼容早期罗克韦尔自动化的PLC5,SLC500等系列PLC，亦可支持和罗克韦尔自动化的PowerFlex系列变频器，以太网低压元器件等设备进行通讯。

◆是一款为非标准算法的应用设计的模块

◆两个独立的以太网口和两个独立隔离的串口（支持RS232/422/485）

◆滚动LED显示屏，显示模块基本状态的信息

◆集成内嵌的工业协议API功能

◆独立的开发工具提供了Linux虚拟机和开发环境

◆虚拟机包含工具链和库文件

◆虚拟机包含主流的Eclipse IDE

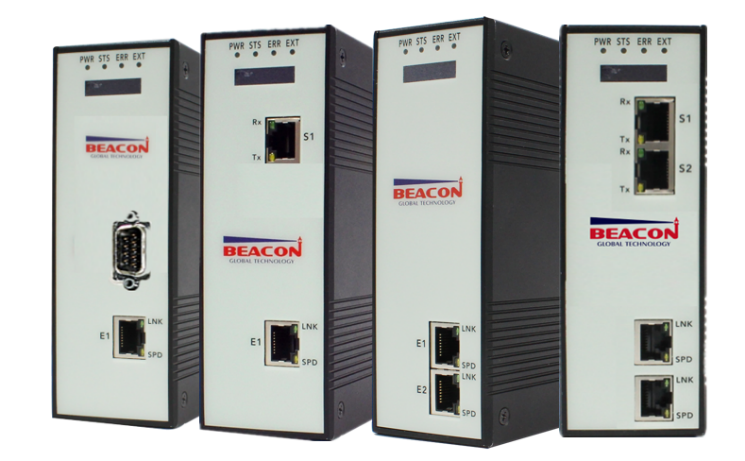

BT系列网关选型列表

模块名称

数据区

以太网接口

自定义以太网接口

串行接口数量

自定义串行接口接口

DP接口

EtherNet/IP

BT-EN-CDM-S

10000个字

2

1

2

2

0

Modbus TCP

BT-MT-CDM-S

10000个字

2

1

2

2

0

Siemens S7以太网

BT-SE-CDM-S

10000个字

2

1

2

2

0

Modbus串口

BT-MB-CDM-S

10000个字

2

2

2

1

0

ASCII 码串口

BT-AC-CDM-S

10000个字

2

2

2

1

0

ASC II 以太网

BT-AE-CDM-S

10000个字

2

1

0

0

0

DF1

BT-DF-CDM-S

10000个字

2

2

2

1

0

Profibus-DP slave

BT-DS-CDM-S

244个字

2

2

2

2

1

IEC 60870-101

BT-101-CDM-S

10000个字

2

2

2

1

0

IEC 60870-103

BT-103-CDM-S

10000个字

2

2

2

1

0

IEC 60870-104

BT-104C-CDM-S

10000个字

2

1

2

2

0

IEC 60870-104

BT-104S-CDM-S

10000个字

2

1

2

2

0

DNP 3.0

BT-DNPS-CDM-S

10000个字

2

2

2

1

0

DNP 以太网

BT-DNPE-CDM-S

10000个字

2

1

2

2

0


EtherNet/IP® 规约

Class 1 服务器I/O连接数目

20

每个 I/O连接大小

248/248个字

RPI时间

每个连接2ms -20 ms

Class 3 服务器数目

可支持

15

支持PLC类型

PLC2、PLC5、SLC、ControlLogix、CompactLogix

支持消息类型

PCCC 和 CIP

Class 3 客户端数目

根据不同型号 可支持

15

支持的CIP服务

0x4C - CIP 数据表读取

0x4D - CIP 数据表写入

命令列表

每个客户端支持32条命令，每条均可针对命令类型、IP地址、寄存器寻址和字/位计数进行配置，或者根据EIP参数代码进行配置

指令集

Class 3 显性报文读指令

Class 3 显性报文写指令

根据客户自定义服务指令

PLC-2/PLC-3/PLC5 基本指令集

PLC5 二进制指令集

PLC5 ASCII 指令集

SLC500 指令集
