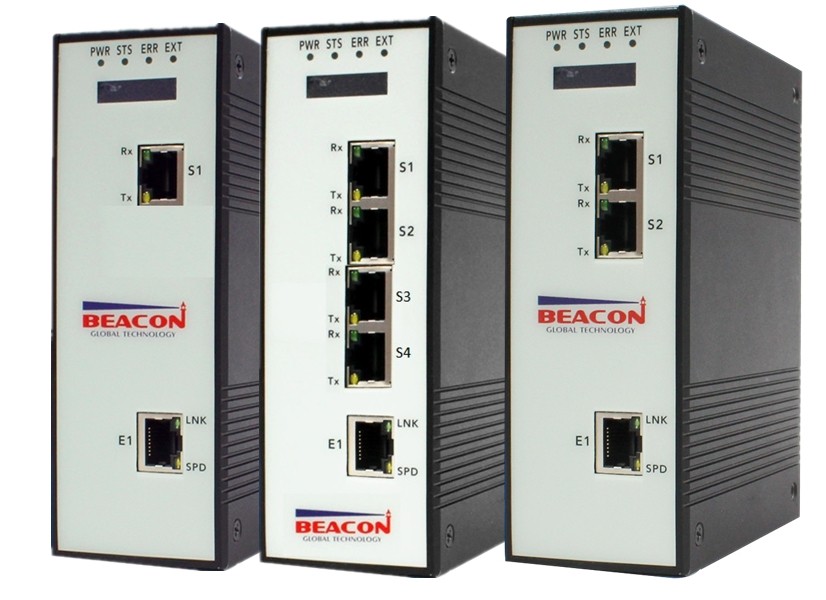

Beacon Global Technology的新型 EtherNet/IP®-ASCII串行通讯网关模块BT-EN-AC，支持在EtherNet/IP和ASCII串行网络中的设备之间的双向数据交换，其中EtherNet/ IP驱动程序全部使用Class 1的I/O连接，最大支持4个连接，最大4,000个字节数据交换区。

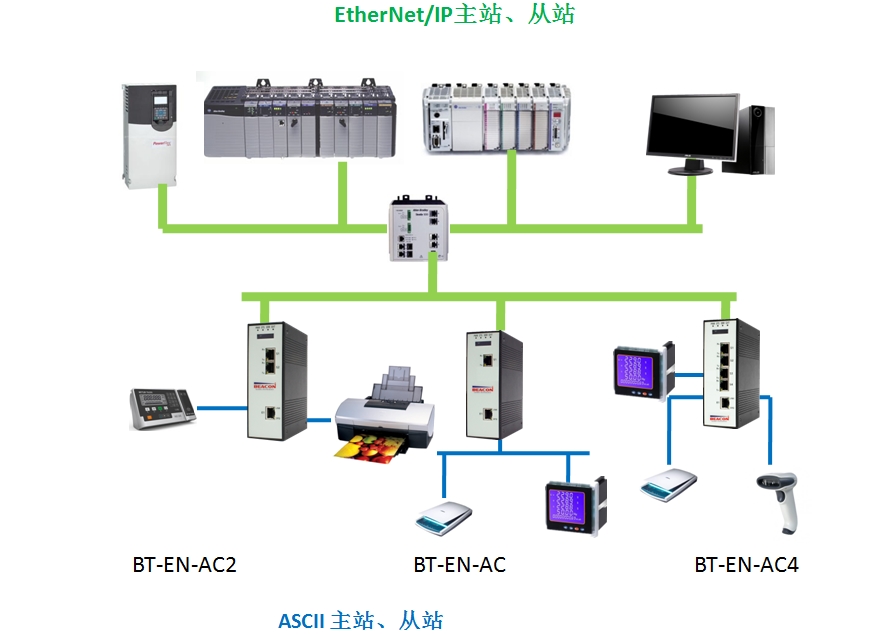

不同订货号可选择1、2、4个RS-232/422/485 ASCII串行通信端口，每个端口都可以根据要求配置成对ASCII字符串进行读写。网关提供一个EtherNet/IP以太网端口和PLC或者其他以太网设备(HMI、变频器、操作员站等）进行通信，EtherNet/IP一端同时可以最多支持作为5个客户端和5个服务器，每个客户端最大支持128条指令，指令总数最多可达640条。

网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。

BT-EN-AC网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.

支持3年的质量保证。





更充足的数据交换区:最大可支持4,000个字节的数据交换区，保证现场所有设备信息可以被采集

更强大的以太网接口：最多可以同时作为最多5个服务器（从站）和5个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关

更多的串型通讯接口：根据客户不同的要求，可以选择不同数量的ASCII串行端口网关：单个，两个，四个，所有串口均可任意配置为读写状态

更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间

更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断


型号

数据交换区

以太网接口数量

以太网从站数量

以太网主站数量

主站/从站

每个以太网主站指令数

串口数量

串口
读/写

SD卡快速恢复数据

BT-EN-AC-S

1,000字节

1

5

5

同时

128

1个

可配置

支持

BT-EN-AC2-S

2,000字节

1

5

5

同时

128

2个

可配置

支持

BT-EN-AC4-S

4,000字节

1

5

5

同时

128

4个

可配置

支持


EtherNet/IP® 规约

　

3 类服务器连接数目

标准型：

5

支持PLC类型

PLC2、PLC5、SLC、ControlLogix、CompactLogix

支持消息类型

PCCC 和 CIP

3类客户端连接数目

标准型：

5

1类I/O连接数目

BT-EN-AC-S

1

BT-EN-AC2-S

2

BT-EN-AC4-S

4

每个 I/O连接大小

248/248个字

RPI时间

每个连接2ms -10 ms

支持的CIP服务

0x4C - CIP 数据表读取

0x4D - CIP 数据表写入

命令列表

每台客户端支持128条命令，每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置

命令集

PLC-2/PLC-3/PLC5 基本命令集

PLC5 二进制命令集

PLC5 ASCII 命令集

SLC500 命令集

ASCII串口规约

端口配置

最多可选4个端口，每个端口都可以同时配置成发送端口以及接收端口

发送端缓存区间

每个发送最大字符串长度为255字节

接收端缓存区间

每个接收最大字符串长度为255字节

延时时间

每个发送字符之间的延迟时间为0 到65535 毫秒

可配置通信参数

波特率：110 至 115.2 kbps

奇偶校验：无、偶校验、奇校验

数据大小：5 或 8 位

停止位：1 或 2

RTS 开/关时长：0 至 65535 ms

最小反馈延时：0 至 65535 ms

握手检测：RTS/CTS, DTR/DSR, XON/XOFF

硬件规格

电源

标称值 24 VDC

直流电源允许范围  10~36VDC

电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。

电流负载

功耗：3W,  标称值 24 VDC @ 125mA

工作温度

-35°C 至 75°C

存储温度

-40°C 至 80°C

相对湿度

5% 至 95% RH，无冷凝

抗冲击性

IEC 60068-2-27；15G @ 11ms，

3 轴 (工作时)

IEC 60068-2-27；30G @ 18ms，

3 轴 (不工作时)

抗振性

IEC 60068-2-6；5G @ 10Hz 至 150Hz

尺寸

2.13x4.18x5.72 inch

(H x W x D)

54.2(Width) x 106.1(Depth) x 145.4(Height) mm

质量

600g

 LED 指示灯

PWR 供电指示，绿色

EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色

STS  状态提示 或 模块状态（MS）指示

（仅EtherNet/IP ), 红绿双色

ERR 错误或故障提示, 红色

OLED显示信息

128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息

以太网端口

10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定

以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟

串行端口

注：串行通信端口的数目取决于网关类型以及协议组合。

串行端口隔离

2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。

串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径

每台设备均配备

根据不同型号端口数量：RJ45-DB9M 串行适配器电缆 (串行协议)、DB9M-接线端子排电缆，60cm长度CAT6六类双屏蔽以太网

相关认证

 CE, FCC, RoHS
