EtherNet/IP® 规约

3 类服务器连接数目

标准型：

10

支持PLC类型

PLC2、PLC5、SLC、ControlLogix、CompactLogix

支持消息类型

PCCC 和 CIP

3类客户端连接数目

标准型：

10

1类I/O连接数目

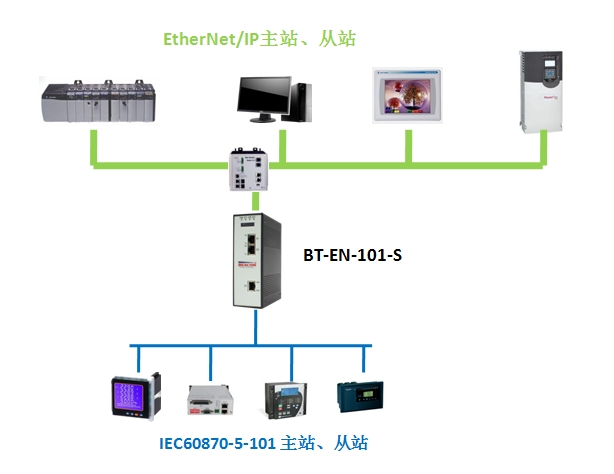

BT-EN-101-S 标准型

20

每个 I/O连接大小

248/248个字

RPI时间

每个连接2ms -10 ms

支持的CIP服务

0x4C - CIP 数据表读取

0x4D - CIP 数据表写入

命令列表

每台客户端最大支持 128 条命令（领先型），每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置

命令集

PLC-2/PLC-3/PLC5 基本命令集

PLC5 二进制命令集

PLC5 ASCII 命令集

SLC500 命令集

IEC-60870-5-101 串口规约

主站规约

命令列表

每个主站端口最多支持1000条命令

端口配置

可选2个端口作为主站，每个端口都可以发起最多32个会话，每个会话包含5个独立数据区

支持接收带有时间标签的事件信息

支持主站时间同步指令

传输模式

支持平衡式传输和非平衡式传输

支持监控数据类型

o 单点
o 双点
o 步点

o 测量点
o 连续32位点
o 综合总点

可配置通信参数

波特率：最大 19.2 kbps

奇偶校验：无，奇数，偶数

数据大小： 5或者8 位

停止位：1 或 2

RTS 开/关时长：0 至 65535 ms

从站规约

端口配置

可选2个端口作为从站

可配置协议参数

数据连接地址长度
链路用户数据公用地址长度
信息对象地址长度
选择、操作暂停
时间扫描延时
采用平衡模式
长、短脉冲时间

硬件规格

电源

标称值 24 VDC

直流电源允许范围  10~36VDC

电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。

电流负载

功耗：3W,  标称值 24 VDC @ 125mA

工作温度

-35°C 至 75°C

存储温度

-40°C 至 80°C

相对湿度

5% 至 95% RH，无冷凝

抗冲击性

IEC 60068-2-27；15G @ 11ms，

3 轴 (工作时)

IEC 60068-2-27；30G @ 18ms，

3 轴 (不工作时)

抗振性

IEC 60068-2-6；5G @ 10Hz 至 150Hz

尺寸

2.13x4.18x5.72 inch

(H x W x D)

54.2(Width) x 106.1(Depth) x 145.4(Height) mm

质量

600g

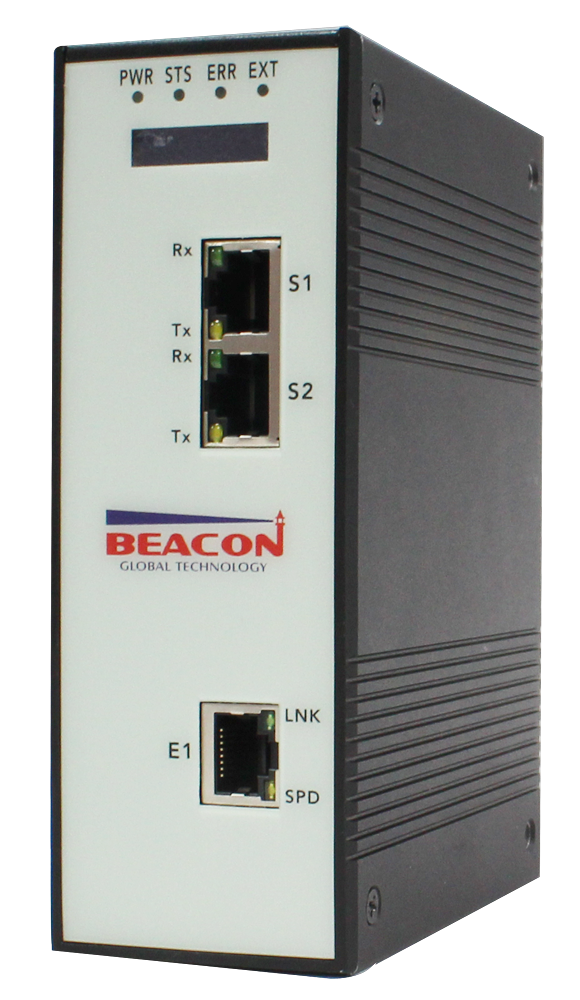

LED 指示灯

PWR 供电指示，绿色

EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色

STS  状态提示 或 模块状态（MS）指示

（仅EtherNet/IP ), 红绿双色

ERR 错误或故障提示, 红色

OLED显示信息

128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息

以太网端口

10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定

以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟

串行端口

注：串行通信端口的数目取决于网关类型以及协议组合。

串行端口隔离

2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。

串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径

每台设备均配备

根据不同型号端口数量：RJ45-DB9M 串行适配器电缆 (串行协议)、DB9M-接线端子排电缆，60cm长度CAT6六类双屏蔽以太网

相关认证

 CE, FCC, RoHS
