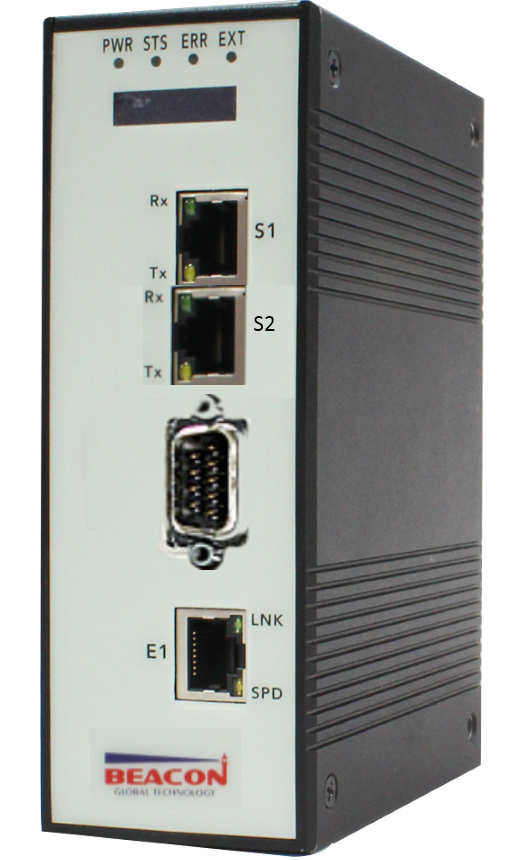

Beacon Global Technology的新型Modbus RTU-Profibus-DP从站通讯网关模块BT-DS-MB，支持在Modbus RTU和Profibus-DP网络中的设备之间的双向数据交换，最大5000个字数据交换区。
网关提供一个或者两个Modbus RTU端口以及一个Profibus-DP端口分别和PLC或者其他设备(HMI、变频器、智能仪表等）以及Profibus-DP主站进行通信。
每个Modbus RTU端口可以配置成为主站或者从站，主站端口最大支持128条指令，Profibus-DP端口可以配置成为从站，Profibus-DP支持V0/V1。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-DS-MB网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区：最大可支持5000个字的数据交换区，保证现场所有设备信息可以被采集
更多的串型通讯接口：根据客户不同的要求，可以选择不同数量的Modbus串行端口网关：单个，两个，所有串口均可任意配置为主站或者从站
Profibus-DP通讯接口：提供一个标准的Profibus-DP接口，可以配置成为从站，通过GSD文件导入主站。
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
型号
数据交换区
ROFIBUS-DP从站数量
ROFIBUS-DP支持读写
Modbus串口数量
串口
每个Modbus主站支持指令数
SD卡
BT-DS-MB-S
5000个字
1
各自244字节
1个
可配置
128
支持
BT-DS-MB2-S
5000个字
1
各自244字节
2个
可配置
128
支持
主/从
Profibus-DP从站规约
内部数据区
输入输出共256个字节
单独输入最大：244字节
单独输出最大：244字节
工作模式
支持Profibus-DP V0版本主站
支持冻结模式
支持同步模式
支持通讯速度自动匹配配置
GSD文件
可通过随机光盘或者U盘获取，可登陆官网产品页面下载
可配置通信参数
波特率：9.6 kbit/s - 12 Mbit/s
节点地址：0-125
支持高低位字节交换
PROFIBUS链接丢失状态查询
通讯失败暂停时间参数
端口类型
一个标准Profibus-DP DB-9F接头
状态数据
为每条指令提供单独错误代码
为每一个工作的从站端口，提供状态数据列表
Modbus串口规约
命令列表
每个主站端口最多支持128条命令，每条均可针对功能代码、
从站地址、寄存器寻址和字/位计数进行完全的配置。
支持Modbus功能代码
1：读取线圈状态
15：强制 (写入) 多个线圈
软件可配置通信参数
波特率：110 至 115.2 kbps
命令列表轮询
可配置的命令列表轮询，包括连续的和变化时的数据，由用户动态启用或自动启用。
状态数据
按各命令分组提供错误代码。此外，每个活动 Modbus 主站端口存有一个从站状态列表。
节点地址
1 至 247 (可通过软件选择)
RS接口选择
软件配置RS232、RS422
和 RS485
2：读取输入状态
3：读取保持寄存器
4：读取输入寄存器
5：强制 (写入) 单个线圈
6：预设 (写入) 单个保持寄存器
16：预设 (写入) 多个保持寄存器
22：屏蔽写入保持寄存器 (仅从站)
23：读取/写入保持寄存器 (仅从站)
奇偶校验：无、偶校验、奇校验
数据大小：7 或 8 位
停止位：1 或 2
RTS 开/关延时：0 至 65535 ms
Modbus 模式 RTU 模式 (二进制)，带 CRC-16ASCII 模式，带 LRC 错误校验
