Beacon
Global

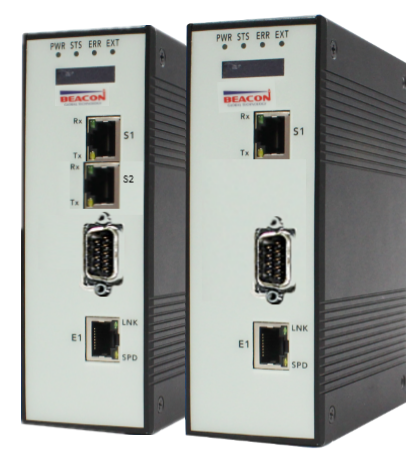

Technology的新型Profibus-DP从站-ASCII串行通讯网关模块BT-DS-AC，支持在Profibus-DP和ASCII串行网络中的设备之间的双向数据交换，最大5000个字数据交换区。

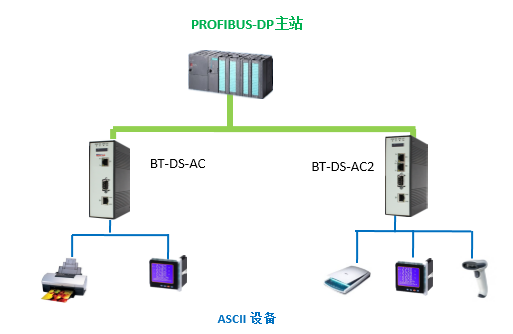

不同订货号可选择1、2个RS-232/422/485 ASCII串行通信端口，每个端口都可以根据要求配置成对ASCII字符串进行读写。网关提供一个Profibus-DP从站端口和PLC设备进行通信。。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-DS-AC网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 - 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区：最大可支持5000个字的数据交换区，保证现场所有设备信息可以被采集
更多的串型通讯接口：根据客户不同的要求，可以选择不同数量的ASCII串行端口网关：单个，两个，所有串口均可任意配置为发送或者接收
Profibus-DP通讯接口：提供一个标准的Profibus-DP接口，可以配置成为从站，通过GSD文件导入主站
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
DP串口数 |
串口 |
DP从站支持读写 |
ASCII串口数量 |
ASCII串口 |
SD卡 |
|
BT-DS-AC-S |
5000字 |
1 |
从站 |
各自244字节 |
1个 |
可配置 |
支持 |
|
BT-DS-AC2-S |
5000字 |
1 |
从站 |
各自244字节 |
2个 |
可配置 |
支持 |
|
Profibus-DP从站规约 |
|
|
内部数据区 |
输入输出共256个字节 |
|
单独输入最大：244字节 |
|
|
单独输出最大：244字节 |
|
|
工作模式 |
支持Profibus-DP V0版本主站 支持冻结模式 支持同步模式 支持通讯速度自动匹配配置 |
|
GSD文件 |
可通过随机光盘或者U盘获取，可登陆官网产品页面下载 |
|
可配置通信参数 |
波特率：9.6 kbit/s - 12 Mbit/s |
|
节点地址：0-125 |
|
|
支持高低位字节交换 |
|
|
PROFIBUS链接丢失状态查询 |
|
|
通讯失败暂停时间参数 |
|
|
端口类型 |
一个标准Profibus-DP DB-9F接头 |
|
状态数据 |
为每条指令提供单独错误代码 |
|
ASCII串口规约 |
|
|
端口配置 |
可选1/2个端口，每个端口都可以同时配置成发送端口以及接收端口 |
|
发送端缓存区间 |
每个发送最大字符串长度为255字节 |
|
接收端缓存区间 |
每个接收最大字符串长度为255字节 |
|
延时时间 |
每个发送字符之间的延迟时间为0 到65535 毫秒 |
|
可配置通信参数 |
波特率：110 至 115.2 kbps |
|
奇偶校验：无、偶校验、奇校验 |
|
|
数据大小：5 或 8 位 |
|
|
停止位：1 或 2 |
|
|
RTS 开/关时长：0 至 65535 ms |
|
|
最小反馈延时：0 至 65535 ms |
|
|
握手检测：RTS/CTS, DTR/DSR, XON/XOFF |
|
